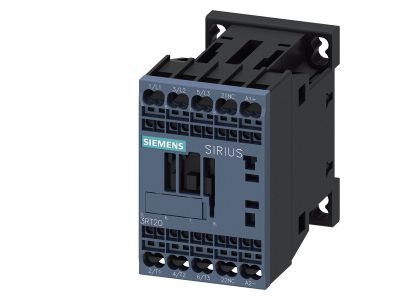

Stycznik sprzęgający, AC-3, 7 A/3 kW/400V, 3-biegunowy, DC 24V, 1NC, przyłącze sprężynowe | 3RT2015-2KB42 Siemens

Alternatywny kod produktu: 3RT20152KB42

Opis i Kluczowe Cechy

Stycznik sprzęgający Siemens SIRIUS 3RT2015-2KB42 to kompaktowe urządzenie przeznaczone do łączenia silników oraz obwodów pomocniczych i sterowniczych w aplikacjach wymagających bezpośredniego współpracy z elektronicznymi układami sterowania, w tym z wyjściami PLC. Dzięki kategorii użytkowej AC-3 (7 A / 3 kW przy 400 V), trzem biegunom głównym i zintegrowanemu zestykowi pomocniczemu 1 NC zapewnia niezawodne przełączanie obwodów o znacznym obciążeniu. Przyłącze sprężynowe gwarantuje szybki, bezobsługowy i odporny na wibracje montaż. Cewka sterowana napięciem stałym 24 V DC, z diodą transil chroniącą przed przepięciami, umożliwia bezpieczne sterowanie z kontrolerów PLC.

• Prąd AC-3 7 A / moc 3 kW przy 400 V: Gwarantuje bezpieczną pracę w obwodach silnikowych o średnim obciążeniu bez ryzyka przegrzania styków.
• Napięcie cewki DC 24 V z diodą transil: Przystosowany do bezpośredniego sterowania z wyjść PLC, z wbudowaną ochroną przeciwprzepięciową zwiększającą trwałość układu.
• Zintegrowany zestyk pomocniczy 1 NC: Redukuje potrzebę stosowania dodatkowych łączników pomocniczych, upraszczając konstrukcję odgałęzienia odbiornika (brak możliwości późniejszego rozszerzenia o dodatkowy moduł pomocniczy).
• Przyłącze sprężynowe (bezśrubowe): Umożliwia szybkie, bezobsługowe i odporne na wibracje podłączenie przewodów bez użycia narzędzi.
• Wielkość S00, kompaktowa budowa: Oszczędza miejsce w rozdzielnicy, ułatwia montaż w standardowych szafach sterowniczych.
• Zgodność z normami IEC i UL/CSA, gotowość do silników IE3/IE4: Dopuszczony w wielu regionach świata, kompatybilny z nowoczesnymi silnikami o wysokiej sprawności energetycznej.

Zgodność z Normami

Stycznik Siemens 3RT2015-2KB42 posiada dopuszczenia międzynarodowe, w tym zgodność z normami IEC oraz UL/CSA. Urządzenie jest certyfikowane znakiem CE i gotowe do pracy z silnikami w klasach sprawności IE3 oraz IE4. Konkretne numery norm należy zweryfikować w dokumentacji producenta.

Zastosowanie

Dzięki parametrom technicznym i kompaktowej obudowie, stycznik sprzęgający SIRIUS 3RT2 znajduje zastosowanie w różnorodnych układach automatyki i sterowania silników.

• Sterowanie silnikami asynchronicznymi w kategorii AC-3 o mocy do 3 kW przy 400 V (np. pompy, wentylatory, przenośniki).
• Bezpośrednie łączenie z wyjściami cyfrowymi PLC (sterowanie DC 24 V) bez stosowania dodatkowych przekaźników pośredniczących.
• Obwody pomocnicze i sterownicze w szafach sterowniczych wymagających zwartej zabudowy i szybkiego okablowania sprężynowego.
• Zastosowania w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagana jest wysoka niezawodność styku oraz odporność na warunki klimatyczne.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie DIN TH35 w standardowej rozdzielnicy. Dokręcanie przewodów – zgodnie z wartościami momentu podanymi w dokumentacji producenta (przyłącze sprężynowe nie wymaga narzędzi, ale należy użyć zalecanego ściągacza izolacji). Przekrój przewodów dobrać do prądu znamionowego i warunków instalacji. Stycznik nie przewiduje możliwości dołączania dodatkowych modułów łączników pomocniczych – wszystkie niezbędne styki pomocnicze są zintegrowane fabrycznie.

FAQ

• Czy stycznik można rozszerzyć o dodatkowe zestyki pomocnicze? Nie, stycznik 3RT2015-2KB42 ma zintegrowany zestyk 1 NC i konstrukcja nie pozwala na późniejsze dołączenie modułów łączników pomocniczych. Należy uwzględnić to na etapie projektowania.
• Jakie napięcie sterowania ma cewka? Cewka jest przystosowana do napięcia stałego 24 V DC (zakres roboczy 0,7–1,25 U_S). Wbudowana dioda transil chroni przed przepięciami.
• Do jakich zastosowań najlepiej nadaje się ten stycznik? Ze względu na kategorię AC-3, prąd 7 A i napięcie 400 V oraz bezpośrednią współpracę z PLC, jest idealny do sterowania małymi i średnimi silnikami (do 3 kW), obwodami pomocniczymi oraz w aplikacjach automatycznych.
