Stycznik AC-3, 80 A/37 kW/400V, 3-biegunowy, AC 230V/50Hz, 2NO+2NC, przyłącze śrubowe | 3RT2045-1AP04 Siemens

Alternatywny kod produktu: 3RT20451AP04

Opis i Kluczowe Cechy

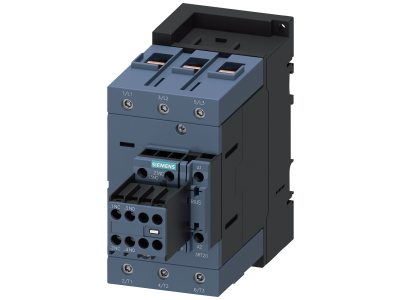

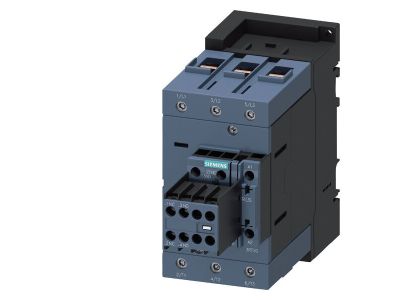

Stycznik mocy AC-3 firmy Siemens z serii SIRIUS 3RT2, o symbolu 3RT2045-1AP04, przeznaczony do przełączania silników indukcyjnych. Oferuje prąd znamionowy 80 A w kategorii AC-3, co pozwala bezpiecznie sterować silnikami o mocy do 37 kW przy napięciu 400 V. Wyposażony w cewkę sterującą AC 230 V/50 Hz oraz odłączane styki pomocnicze 2NO+2NC. Przyłącze śrubowe zapewnia trwałe i odporne na wibracje połączenie. Urządzenie należy do wielkości S3 – kompaktowej obudowy modułowego systemu SIRIUS.

• Prąd znamionowy AC-3 80 A: umożliwia bezpieczne przełączanie silników o mocy do 37 kW bez ryzyka przegrzania styków.
• Cewka sterująca AC 230 V/50 Hz: kompatybilna z typowymi obwodami sterowania w instalacjach przemysłowych i budynkowych.

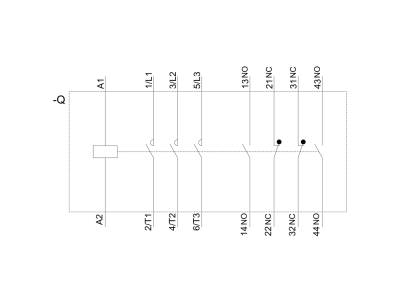

• Styki pomocnicze 2NO+2NC: pozwalają na sygnalizację stanu pracy stycznika lub załączanie dodatkowych obwodów bez potrzeby stosowania zewnętrznych przekaźników.
• Przyłącze śrubowe: gwarantuje solidne i trwałe połączenie przewodów, odporne na wibracje – idealne w warunkach przemysłowych.
• System SIRIUS (wielkość S3): modułowa budowa umożliwia łatwe łączenie z łącznikami pomocniczymi, wyzwalaczami i modułami komunikacyjnymi w ramach zintegrowanego systemu odgałęzień odbiorników.
• Odporność na warunki klimatyczne: stycznik dopuszczony do stosowania na całym świecie, zgodny z wymaganiami IEC, UL/CSA oraz gotowy do pracy z silnikami o wysokiej sprawności IE3/IE4.

Zgodność z Normami

Stycznik 3RT2045-1AP04 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA. Został również zaprojektowany z myślą o pracy z silnikami spełniającymi klasy sprawności IE3 i IE4. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Stycznik przeznaczony jest przede wszystkim do sterowania trójfazowymi silnikami indukcyjnymi w kategorii AC-3. Sprawdza się w rozrusznikach, stycznikach liniowych oraz w układach przełączania gwiazda-trójkąt. Dzięki modułowej konstrukcji SIRIUS może być łatwo zintegrowany z innymi elementami systemu.

• Sterowanie silnikami pomp, wentylatorów, sprężarek i przenośników w przemyśle.
• Bezpośrednie załączanie i wyłączanie silników w rozrusznikach (AC-3).
• Automatyka budynkowa i przemysłowa – jako element systemu SIRIUS z modułami sterującymi, AS-i lub IO-Link.
• Przełączanie obwodów rezystancyjnych (AC-1) przy niższych prądach, a także w układach wymagających dużej liczby łączeń mechanicznych.

Wskazówki Montażowe

Montaż stycznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie we wszystkich obwodach. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 80 A. Momenty dokręcania śrub muszą być zgodne z zaleceniami Siemensa (dostępne w karcie katalogowej). Urządzenie montować na płycie montażowej lub – z zastosowaniem odpowiedniego adaptera – na szynie DIN TH35.

FAQ

• Jakie napięcie sterujące wymaga stycznik 3RT2045-1AP04? Stycznik wyposażony jest w cewkę przystosowaną do napięcia AC 230 V o częstotliwości 50 Hz.
• Czy stycznik jest gotowy do pracy z silnikami IE3/IE4? Tak, zgodnie z danymi producenta stycznik jest przygotowany do pracy z silnikami o wysokiej sprawności IE3 i IE4.
• Czy styki pomocnicze można odłączyć? Tak, łącznik pomocniczy w tym styczniku jest odłączany, co pozwala na łatwą wymianę lub modyfikację konfiguracji styków 2NO+2NC.
