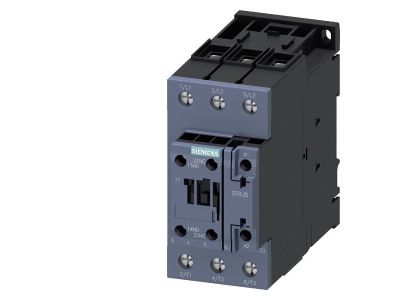

Stycznik AC-3, 37kW, 400V, styki 1NO+1NC, 3-biegunowy, wlk. S2, zaciski śrubowe | 3RT2038-1NB30 Siemens

Alternatywny kod produktu: 3RT20381NB30

Opis i Kluczowe Cechy

Stycznik AC-3 o symbolu 3RT2038-1NB30 to 3-biegunowy aparat łączeniowy przeznaczony do sterowania silników indukcyjnych. Oferuje moc znamionową 37 kW przy napięciu 400 V AC-3, co pozwala na bezpieczne załączanie i wyłączanie obciążeń silnikowych bez ryzyka przegrzania styków. Wyposażony w styki pomocnicze 1NO+1NC, wielkość konstrukcyjną S2 oraz zaciski śrubowe, zapewnia elastyczność w realizacji układów sterowania i łatwość montażu.

• Kategoria użytkowania AC-3: Gwarantuje niezawodne łączenie silników indukcyjnych z wirnikiem klatkowym przy rozruchu i wyłączaniu pod obciążeniem.
• Moc znamionowa 37 kW (400 V AC-3): Umożliwia sterowanie silników o znacznej mocy bez przeciążania styków głównych.
• Styki pomocnicze 1NO+1NC: Zapewniają elastyczność w realizacji układów sterowania, sygnalizacji i blokad elektrycznych.
• Wielkość konstrukcyjna S2: Kompaktowa obudowa z zaciskami śrubowymi ułatwia montaż i pewne podłączenie przewodów.
• 3-biegunowy: Przeznaczony do przełączania trzech faz w obwodach trójfazowych, idealny do standardowych silników.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury łączeniowej (standard DIN) oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Stycznik 3RT2038-1NB30 znajduje zastosowanie w przemyśle, automatyce budynkowej i instalacjach infrastrukturalnych jako element układów sterowania silnikami elektrycznymi.

• Bezpośrednie załączanie i wyłączanie silników trójfazowych w kategorii AC-3.
• Realizacja układów sterowania rozruchem i zatrzymywaniem maszyn oraz urządzeń.
• Współpraca z przekaźnikami przeciążeniowymi i stycznikami pomocniczymi w rozdzielnicach.
• Automatyka procesów produkcyjnych wymagająca łączenia obwodów głównych o mocy do 37 kW.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Przed jakimikolwiek pracami upewnić się, że obwód jest odłączony od źródła zasilania.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik stanu? W dostarczonym modelu 3RT2038-1NB30 nie ma wbudowanego podświetlenia; stan załączenia można monitorować za pomocą styków pomocniczych 1NO+1NC.
• Jaki jest stopień ochrony obudowy? W specyfikacji nie podano konkretnego stopnia; dla styczników montowanych w rozdzielnicach typowo przyjmuje się IP20.
• Czy styki główne działają w trybie NO czy NC? Styki główne są normalnie otwarte (NO) – załączają się po podaniu napięcia na cewkę. Styki pomocnicze zgodnie z oznaczeniem: 1NO+1NC.
