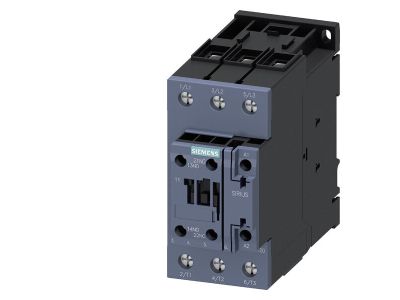

Stycznik AC-3, 80 A/37 kW/400V, 3-biegunowy, AC 24V/50Hz, 1NO+1NC, przyłącze śrubowe | 3RT2038-1AB00 Siemens

Alternatywny kod produktu: 3RT20381AB00

Opis i Kluczowe Cechy

Stycznik Siemens 3RT2038-1AB00 to trójbiegunowy aparat kategorii AC-3 przeznaczony do łączenia obwodów silnikowych. Prąd znamionowy 80 A oraz moc 37 kW przy 400 V AC pozwalają niezawodnie sterować dużymi odbiornikami. Wyposażony w cewkę sterującą AC 24 V/50 Hz oraz zestaw styków pomocniczych 1NO+1NC, umożliwia elastyczne konfiguracje układów sterowania. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów.

• Kategoria użytkowa AC-3 – 80 A / 37 kW / 400 V: Stycznik dedykowany do bezpośredniego sterowania silnikami indukcyjnymi z wirnikiem klatkowym – rozruch, wyłączanie pod obciążeniem i praca ciągła.
• Trzy bieguny główne: Umożliwiają przełączanie wszystkich trzech faz, co jest niezbędne w typowych układach napędowych.
• Cewka sterująca AC 24 V / 50 Hz: Niskie napięcie sterowania zwiększa bezpieczeństwo obsługi i ułatwia integrację z układami automatyki niskonapięciowej.
• Styki pomocnicze 1NO + 1NC: Zapewniają sygnalizację stanu pracy oraz realizację blokad i układów sprzężenia zwrotnego bez dodatkowych akcesoriów.
• Przyłącze śrubowe: Pewne, łatwe do kontroli połączenie przewodów – idealne w instalacjach przemysłowych, gdzie wymagana jest powtarzalność i wytrzymałość mechaniczna.

Zgodność z Normami

Stycznik spełnia wymagania kategorii użytkowej AC-3 określone w międzynarodowych normach dotyczących łączników niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Wszystkie oznaczenia zacisków wykonane są zgodnie z powszechnie przyjętymi standardami, co ułatwia montaż i konserwację.

Zastosowanie

Dzięki parametrom 80 A / 37 kW i kategorii AC-3, stycznik 3RT2038-1AB00 sprawdza się w wymagających aplikacjach przemysłowych i instalacjach budynkowych.

• Sterowanie trójfazowymi silnikami indukcyjnymi – rozruchy i zatrzymania w maszynach, pompach, wentylatorach, przenośnikach.
• Łączenie obwodów odbiorników rezystancyjnych i grzejnych o dużych mocach znamionowych.
• Budowa układów automatyki – jako element rozdzielnic sterowniczych, szaf sterowniczych i pulpitów operatorskich.
• Realizacja blokad elektrycznych i sygnalizacji stanu pracy dzięki wbudowanym stykom pomocniczym 1NO+1NC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) lub bezpośrednio do panelu montażowego. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Przekroje przewodów oraz momenty dokręcania zacisków śrubowych należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami. Należy zapewnić odpowiednią wentylację i odstępy izolacyjne od innych elementów rozdzielnicy.

FAQ

• Jakie jest napięcie cewki sterującej? Cewka zaprojektowana jest na napięcie AC 24 V / 50 Hz. Należy stosować zasilanie zgodne z tymi parametrami, aby zapewnić pewne załączanie i trwałość stycznika.
• Ile biegunów głównych ma ten stycznik? Jest to wersja trójbiegunowa (3P), umożliwiająca przełączanie trzech faz w obwodach silnikowych i innych trójfazowych odbiornikach.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, wyposażony jest w jeden zestaw styków zwiernych (NO) i jeden rozwierny (NC), co pozwala na sygnalizację stanu i realizację prostych blokad bez konieczności stosowania dodatkowych modułów.
