Stycznik sprzęgający,AC-3,80A/37kW/400V,3-bieg.,DC24V,1NO+1NC,przyłącze śrubowe/przyłącze sprężynowe | 3RT2038-3KB40 Siemens

Alternatywny kod produktu: 3RT20383KB40

Opis i Kluczowe Cechy

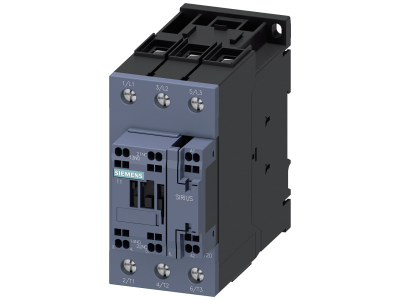

Stycznik sprzęgający Siemens SIRIUS 3RT2038-3KB40 to kompaktowe urządzenie przeznaczone do przełączania silników w kategorii AC-3 oraz AC-3e. Dzięki prądzie znamionowym 80 A i mocy 37 kW przy 400 V pozwala bezpiecznie sterować odbiornikami o dużym obciążeniu. Trzy bieguny obwodu głównego wyposażono w przyłącza śrubowe, natomiast obwód sterowniczy i pomocniczy – w szybkie przyłącza sprężynowe. Cewka sterowana napięciem stałym 24 V DC umożliwia bezpośrednie sterowanie z wyjść PLC. Wbudowany warystor tłumi przepięcia łączeniowe, zwiększając trwałość styków. Wymiary odpowiadają wielkości S2.

• Prąd znamionowy 80 A / kategoria AC-3: gwarantuje niezawodne załączanie i wyłączanie silników indukcyjnych o wysokim prądzie rozruchowym bez ryzyka przegrzania styków.
• Cewka DC 24 V (0,8–1,2 × Us): dopasowana do standardowych napięć sterowniczych w instalacjach przemysłowych, łatwa do bezpośredniego podłączenia do wyjść przekaźnikowych PLC.
• Zintegrowane styki pomocnicze 1NO+1NC: umożliwiają sygnalizację stanu łączenia oraz realizację prostych układów blokad bez konieczności montażu dodatkowych modułów.
• Przyłącza sprężynowe w obwodzie sterowniczym i pomocniczym: skracają czas okablowania, eliminują konieczność dokręcania – połączenie pozostaje odporne na wibracje i bezobsługowe.
• Zintegrowany warystor: tłumi przepięcia powstające przy wyłączaniu cewki, co chroni elektronikę sterującą i wydłuża żywotność stycznika.

Zgodność z Normami

Urządzenie posiada dopuszczenia zgodne z międzynarodowymi standardami, w tym IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i możliwość stosowania na całym świecie. Stycznik jest przygotowany do pracy z silnikami o wysokiej sprawności IE3 i IE4 (IE3/IE4 ready). Certyfikat CE potwierdza zgodność z wymaganiami Unii Europejskiej.

Zastosowanie

Stycznik sprzęgający 3RT2038-3KB40 sprawdza się w układach sterowania silnikami oraz w obwodach pomocniczych i sterowniczych, szczególnie gdy wymagane jest bezpośrednie sterowanie z systemów elektronicznych.

• Sterowanie trójfazowymi silnikami indukcyjnymi w maszynach, pompach, wentylatorach i transporterach – kategoria AC-3 / AC-3e.
• Bezpośrednie łączenie z wyjściami PLC lub przekaźników programowalnych – cewka DC 24 V jest kompatybilna z typowymi sygnałami sterowniczymi.
• Automatyka budynkowa i przemysłowa – jako element rozdzielnic sterowniczych, rozłączników silnikowych lub styczników modułowych.
• Zastosowania wymagające sygnalizacji stanu i blokad – wbudowane styki pomocnicze redukują potrzebę stosowania dodatkowych łączników.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (80 A) i normami instalacyjnymi. Momenty dokręcania śrub oraz parametry łączenia przyłączy sprężynowych – stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie napięcie sterujące ma stycznik? Cewka przeznaczona jest na napięcie stałe 24 V DC, zakres roboczy od 0,8 do 1,2 napięcia znamionowego (19,2–28,8 V DC).
• Czy stycznik posiada wbudowane styki pomocnicze? Tak – w standardzie zintegrowano jeden zestyk zwierny (NO) i jeden rozwierny (NC), co umożliwia sygnalizację stanu załączenia bez dodatkowych modułów.
• Czy można podłączyć stycznik bezpośrednio do wyjścia PLC? Tak – cewka DC 24 V oraz niski pobór prądu pozwalają na bezpośrednie sterowanie z wyjść przekaźnikowych lub tranzystorowych PLC, a wbudowany warystor chroni elektronikę przed przepięciami.
