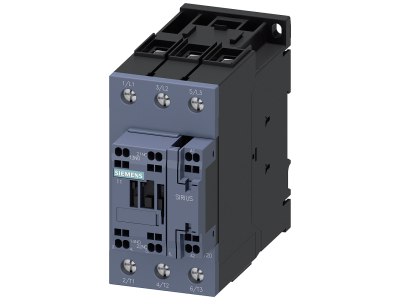

Stycznik AC-3, 37kW, 400V, styki 1NO+1NC, 230VAC, 50/60Hz, 3-biegunowy, wlk. S2, przyłącze sprężyn. | 3RT2038-3AL20-1AA0 Siemens

Alternatywny kod produktu: 3RT20383AL201AA0

Opis i Kluczowe Cechy

Stycznik mocy AC-3 oznaczony symbolem 3RT2038-3AL20-1AA0, przystosowany do przełączania silników trójfazowych o mocy do 37 kW przy napięciu 400 V AC. Wyposażony w cewkę sterującą 230 V AC (50/60 Hz), dwa styki pomocnicze (1NO+1NC) oraz przyłącze sprężynowe ułatwiające okablowanie. Wykonany w wielkości S2, przeznaczony do montażu w szafach sterowniczych i rozdzielnicach.

• Kategoria AC-3, moc 37 kW przy 400 V: zapewnia pewne załączanie i wyłączanie silników klatkowych o znacznym obciążeniu, bez ryzyka nadmiernego zużycia styków.
• Cewka sterująca 230 V AC: kompatybilna z popularnymi napięciami w instalacjach przemysłowych i budynkowych, upraszcza integrację z istniejącymi obwodami sterowania.
• Styki pomocnicze 1NO+1NC: umożliwiają sygnalizację stanu załączenia stycznika, realizację obwodów blokad oraz przesyłanie informacji do układów PLC.
• Przyłącze sprężynowe: gwarantuje szybki i pewny montaż przewodów bez użycia narzędzi, redukując czas instalacji i ryzyko poluzowania połączeń.
• Wielkość S2, 3-biegunowy: kompaktowa obudowa oszczędza miejsce w szafie sterowniczej przy jednoczesnym zachowaniu parametrów dla obwodów trójfazowych.

Zgodność z Normami

Stycznik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z przepisami bezpieczeństwa.

Zastosowanie

Stycznik AC-3 sprawdza się w aplikacjach wymagających niezawodnego przełączania silników oraz obciążeń indukcyjnych. Znajduje zastosowanie między innymi w:

• Sterowaniu silnikami pomp, wentylatorów, sprężarek i przenośników w przemyśle.
• Automatyce budynkowej – załączaniu i wyłączaniu urządzeń klimatyzacyjnych, wentylacyjnych.
• Oświetleniu przemysłowym z odbiornikami o charakterze indukcyjnym (np. lampy sodowe).
• Układach sterowania maszyn – jako element wykonawczy współpracujący z przekaźnikami PLC i sterownikami.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Przekrój przewodów dobierz do prądu obciążenia (zgodnie z dokumentacją techniczną). Momenty dokręcania zacisków stosuj według instrukcji producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy stycznik ma podświetlenie / diodę LED sygnalizacyjną? W standardowym wykonaniu stycznik 3RT2038-3AL20-1AA0 nie jest wyposażony w podświetlenie. Do sygnalizacji stanu zaleca się wykorzystanie styków pomocniczych 1NO+1NC.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy typowo przyjmuje się IP20. Szczegółowe informacje o odporności na pył i wilgoć znajdują się w karcie katalogowej producenta – zalecamy jej sprawdzenie przed montażem w środowisku o podwyższonej wilgotności.
• Do jakich obciążeń jest przeznaczony ten stycznik? Kategoria AC-3 oznacza przeznaczenie do łączenia silników klatkowych – podczas rozruchu i wyłączania przy pełnym obciążeniu. Maksymalna moc silnika wynosi 37 kW przy napięciu 400 V AC (dla kategorii AC-3).
