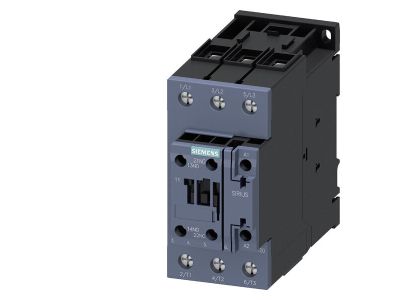

Stycznik AC-3, 37kW, 400V, styki 1NO+1NC, 220VAC, 50/60Hz, 3-biegunowy, wlk. S2, przyłącze śrubowe | 3RT2038-1AN20 Siemens

Alternatywny kod produktu: 3RT20381AN20

Opis i Kluczowe Cechy

Stycznik AC-3 o symbolu 3RT2038-1AN20 przeznaczony do sterowania odbiornikami trójfazowymi o mocy do 37 kW przy napięciu 400 V. Wyposażony w styki pomocnicze 1NO+1NC oraz cewkę 220 V AC 50/60 Hz. Wykonany w kompaktowej wielkości S2 z przyłączem śrubowym, co ułatwia montaż i zapewnia pewne połączenia.

• Kategoria AC-3 (37 kW / 400 V): dedykowany do rozruchu i zatrzymywania silników indukcyjnych – zapewnia trwałość łączeniową przy prądach rozruchowych.
• Styki pomocnicze 1NO+1NC: umożliwiają realizację układów sterowania, sygnalizacji stanu lub blokad bez dodatkowych przekaźników.
• Cewka 220 V AC 50/60 Hz: kompatybilna z typowymi instalacjami oświetleniowymi i sterowniczymi – łatwa integracja z istniejącą infrastrukturą.
• 3-biegunowa konstrukcja: przystosowana do obwodów trójfazowych, gwarantuje symetryczne i niezawodne przełączanie wszystkich faz.
• Wielkość S2 i przyłącze śrubowe: oszczędność miejsca w rozdzielnicy oraz szybki i bezpieczny montaż przewodów o odpowiednim przekroju.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami obowiązujących norm europejskich. Posiada oznaczenie CE potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik 3RT2038-1AN20 znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagane jest niezawodne łączenie obwodów silnikowych oraz innych odbiorników trójfazowych.

• Sterowanie silnikami elektrycznymi (pompy, wentylatory, sprężarki, przenośniki) w kategorii AC-3.
• Załączanie i wyłączanie obwodów rezystancyjnych i indukcyjnych o mocy do 37 kW przy 400 V.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami sterowników PLC za pośrednictwem styków pomocniczych.
• Budowa układów automatyki budynkowej oraz przemysłowych szaf sterowniczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Należy bezwzględnie odłączyć napięcie przed przystąpieniem do prac. Stycznik przeznaczony jest do zatrzaśnięci a na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami oraz przewidywanym prądem obciążenia. Momenty dokręcania śrub oraz dopuszczalne przekroje przewodów – zgodnie z dokumentacją producenta dostarczoną wraz z urządzeniem.

FAQ

• Jakie napięcie zasilania cewki ma stycznik? Cewka przystosowana jest do napięcia 220 V AC 50/60 Hz.
• Ile styków pomocniczych posiada to urządzenie? Stycznik wyposażony jest w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC).
• Do jakich zastosowań dedykowana jest kategoria AC-3? Kategoria AC-3 odpowiada rozruchowi i wyłączaniu silników indukcyjnych podczas pracy – stycznik jest optymalny do bezpośredniego sterowania silnikami o mocy do 37 kW przy 400 V.
