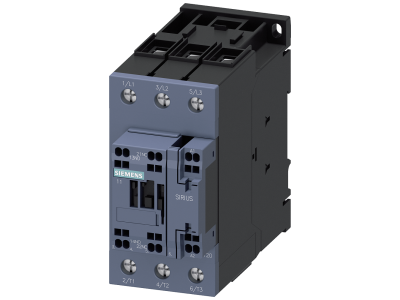

Stycznik AC-3, 37 KW/400 V, 1 NO+1 NC, AC/DC 20-33 V,, z warystorem 3-biegowy, wielkość S2 | 3RT2038-3NB30 Siemens

Alternatywny kod produktu: 3RT20383NB30

Opis i Kluczowe Cechy

Stycznik AC-3 o symbolu 3RT2038-3NB30 to urządzenie przeznaczone do sterowania silnikami o mocy do 37 kW przy napięciu 400 V. Wyposażony w cewkę uniwersalną AC/DC 20-33 V oraz wbudowany warystor chroniący przed przepięciami. Posiada jeden styk pomocniczy NO i jeden NC, co umożliwia sygnalizację stanu załączenia. Wielkość konstrukcyjna S2 zapewnia kompaktową obudowę odpowiednią do montażu w rozdzielnicach.

• Moc 37 kW / 400 V (AC-3): Umożliwia sterowanie silników trójfazowych o dużym obciążeniu, typowych dla maszyn przemysłowych i pomp.
• Cewka AC/DC 20-33 V: Szeroki zakres napięcia zasilania pozwala na stosowanie zarówno w instalacjach prądu przemiennego, jak i stałego, co zwiększa elastyczność aplikacji.
• Wbudowany warystor: Ochrona styków przed przepięciami łączeniowymi, wydłużająca żywotność stycznika i zapewniająca bezpieczną pracę.
• Styki pomocnicze 1 NO + 1 NC: Umożliwiają realizację układów sygnalizacji załączenia oraz blokad logicznych, bez konieczności stosowania dodatkowych modułów.
• Wielkość S2: Kompaktowa obudowa ułatwia montaż w standardowych rozdzielnicach, oszczędzając miejsce na szynie DIN.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich i posiada certyfikację CE. Przeznaczone do pracy w kategorii AC-3. Szczegółowe informacje o zastosowanych normach znajdują się w karcie katalogowej producenta.

Zastosowanie

Stycznik 3RT2038-3NB30 znajduje zastosowanie w układach sterowania silnikami elektrycznymi oraz w automatyce przemysłowej i budynkowej.

• Bezpośrednie sterowanie trójfazowymi silnikami indukcyjnymi o mocy do 37 kW (np. wentylatory, pompy, sprężarki).
• Załączanie i wyłączanie odbiorników rezystancyjnych i indukcyjnych w instalacjach przemysłowych.
• Realizacja układów impulsowych do styczników pomocniczych, przekaźników lub sterowników PLC.
• Automatyka budynkowa – sterowanie silnikami bram, rolet czy systemów HVAC.

Wskazówki Montażowe

Montaż i serwis stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy obwodu.

FAQ

• Czy stycznik ma podświetlenie? Produkt nie posiada wbudowanego podświetlenia. Sygnalizację stanu załączenia można zrealizować za pomocą styków pomocniczych (1NO+1NC).
• Jaki jest stopień ochrony? W danych technicznych nie podano stopnia IP. Typowo styczniki do montażu w rozdzielnicy mają IP20 – szczegółowe informacje należy sprawdzić w dokumentacji produktu.
• Czy stycznik nadaje się do pracy ciągłej? Tak, kategoria AC-3 dopuszcza pracę ciągłą przy obciążeniu znamionowym. Należy jednak zapewnić odpowiednie warunki chłodzenia zgodne z dokumentacją.
