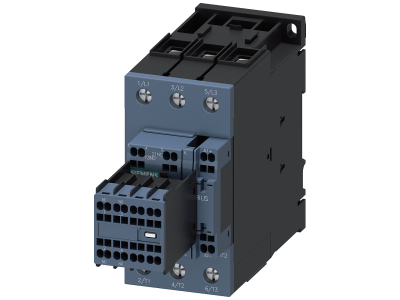

Stycznik AC-3, 30kW, 400V, styki 2NO+2NC, 24VDC, 3-biegunowy, wlk S2, zaciski sprężynowe | 3RT2037-3XB44-0LA2 Siemens

Alternatywny kod produktu: 3RT20373XB440LA2

Opis i Kluczowe Cechy

Stycznik oznaczony symbolem 3RT2037-3XB44-0LA2 to trójbiegunowe urządzenie kategorii AC-3 o mocy 30 kW przy napięciu 400 V. Wyposażony w cewkę sterującą 24 V DC oraz zestaw styków pomocniczych 2NO+2NC. Zaciski sprężynowe ułatwiają szybki i pewny montaż, a kompaktowa wielkość S2 pozwala oszczędzić miejsce w szafie sterowniczej.

• Kategoria AC-3 / moc 30 kW przy 400 V: przeznaczony do łączenia i rozłączania silników indukcyjnych o znacznej mocy – gwarantuje trwałość łączeniową i niezawodność w aplikacjach przemysłowych.
• Cewka sterująca 24 V DC: niskie napięcie bezpieczne, kompatybilne z nowoczesnymi sterownikami PLC i układami automatyki, ułatwia integrację w systemach sterowania.
• Styki pomocnicze 2NO+2NC: umożliwiają realizację sygnalizacji stanu załączenia, blokad krzyżowych oraz dodatkowych obwodów sterujących bez konieczności stosowania zewnętrznych przekaźników.
• Zaciski sprężynowe: montaż bez użycia narzędzi, odporność na wibracje i korozję – skracają czas instalacji i zwiększają pewność połączeń w trudnych warunkach.
• Wielkość S2: kompaktowa obudowa pozwala na gęste zabudowanie w rozdzielnicach, co jest szczególnie istotne przy ograniczonej przestrzeni montażowej.

Zgodność z Normami

Stycznik został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania standardów DIN dotyczących aparatury łączeniowej, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych.

Zastosowanie

Urządzenie dedykowane do sterowania odbiornikami o charakterze silnikowym oraz innymi obciążeniami AC-3. Sprawdza się w układach automatyki budynkowej i przemysłowej.

• Sterowanie silnikami elektrycznymi (pompy, wentylatory, sprężarki, przenośniki) w kategorii AC-3.
• Łączenie i zabezpieczanie obwodów oświetleniowych oraz grzewczych o odpowiedniej mocy.
• Impulsowe sterowanie cewkami styczników większej mocy, przekaźników lub wejść sterowników PLC.
• Budowa układów blokad i sygnalizacji w szafach sterowniczych maszyn i linii produkcyjnych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania i obwodów sterowania. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Zaciski sprężynowe należy otwierać odpowiednim narzędziem (np. wkrętakiem płaskim) – moment dokręcania nie jest wymagany. Przekrój przewodów należy dobrać zgodnie z projektem instalacji, uwzględniając prąd znamionowy obciążenia (szczegóły w dokumentacji technicznej).

FAQ

• Jakie jest napięcie cewki sterującej? Cewka stycznika jest przystosowana do napięcia stałego 24 V DC. Należy bezwzględnie stosować zasilanie zgodne z tym parametry – nie podłączać napięcia przemiennego.
• Czy stycznik ma podświetlenie lub wskaźnik stanu? W dostarczanej wersji (symbol 3RT2037-3XB44-0LA2) nie przewidziano fabrycznego podświetlenia. Stan załączenia można monitorować za pomocą styków pomocniczych 2NO+2NC.
• Jaki jest tryb pracy styków głównych? Styki główne pracują w kategorii AC-3, co oznacza zdolność do łączenia i rozłączania silników indukcyjnych przy pełnym napięciu. Nie są przeznaczone do pracy ciągłej przy prądach zwarciowych – zabezpieczenie nadprądowe musi być zapewnione w obwodzie.
