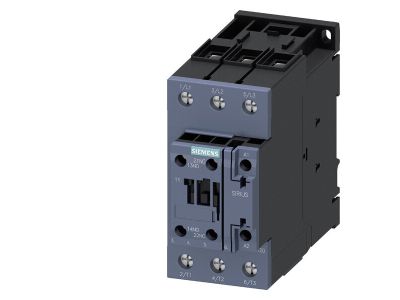

Stycznik AC-3, 30kW, 400V, styki 1NO+1NC, 20-33VAC/DC, 3-biegunowy, wlk. S2, zaciski śrubowe | 3RT2037-1NB30 Siemens

Alternatywny kod produktu: 3RT20371NB30

Opis i Kluczowe Cechy

Stycznik Siemens 3RT2037-1NB30 to trójbiegunowy aparat łączeniowy kategorii AC-3, przystosowany do pracy przy napięciu 400 V i mocy 30 kW. Wyposażony w cewkę sterującą o zakresie napięć 20–33 V AC/DC oraz zestaw styków pomocniczych 1NO+1NC. Dzięki kompaktowej obudowie w rozmiarze S2 i zaciskom śrubowym zapewnia bezpieczne i trwałe połączenia w szafach sterowniczych.

• Kategoria AC-3, 30 kW / 400 V: gwarantuje pewne łączenie silników indukcyjnych klatkowych przy rozruchu i wyłączaniu – bez ryzyka zwarć czy nadmiernego zużycia styków głównych.
• Cewka 20–33 V AC/DC: uniwersalne napięcie sterowania umożliwia współpracę zarówno z układami prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych przetwornic.
• Styki pomocnicze 1NO+1NC: pozwalają na realizację prostych obwodów sygnalizacji, blokad lub sterowania bez montażu osobnego modułu pomocniczego.
• Zaciski śrubowe: zapewniają pewne i powtarzalne dokręcenie przewodów, łatwe w obsłudze podczas instalacji i przeglądów.
• Rozmiar S2 (SIRIUS): oszczędność miejsca na szynie DIN TH35, idealny do rozdzielnic o ograniczonej przestrzeni.

Zgodność z Normami

Stycznik Siemens 3RT2037-1NB30 spełnia wymagania europejskich norm dla łączników elektrycznych i posiada oznaczenie CE. Produkt jest zgodny z dyrektywami niskonapięciowymi oraz standardami bezpieczeństwa obowiązującymi w instalacjach przemysłowych.

Zastosowanie

Stycznik przeznaczony jest do sterowania odbiornikami w kategorii AC-3, głównie silnikami indukcyjnymi. Sprawdzi się w obwodach rozruchu i wyłączania maszyn, a także w układach automatyki budynkowej i przemysłowej.

• Sterowanie trójfazowymi silnikami klatkowymi – bezpośrednie załączanie i wyłączanie.
• Obwody sterowania i sygnalizacji – wykorzystanie styków pomocniczych 1NO+1NC do przekazywania stanu pracy do PLC lub paneli operatorskich.
• Blokady elektryczne w rozdzielnicach – zapewnienie bezpieczeństwa sekwencyjnego załączania.
• Automatyka maszyn – współpraca z przekaźnikami, czujnikami i termikami w szafach sterowniczych.

Wskazówki Montażowe

Montaż i demontaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN). Zaleca się dokręcanie zacisków śrubowych z momentem zgodnym z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia wynikającego z mocy odbiornika.

FAQ

• Czy stycznik posiada podświetlenie / wskaźnik LED? W standardowym wykonaniu 3RT2037-1NB30 nie ma wbudowanego podświetlenia. Stan załączenia można monitorować poprzez obwód pomocniczy z wykorzystaniem styków 1NO+1NC.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego IP dla samego stycznika. W typowej instalacji na szynie DIN w rozdzielnicy przyjmuje się ochronę IP20 (brak ochrony przed wilgocią). W przypadku pracy w środowisku wilgotnym należy zastosować dodatkową obudowę.
• Jaki jest tryb pracy styków głównych? Styki główne pracują w kategorii użytkowania AC-3, czyli przeznaczone do łączenia silników indukcyjnych klatkowych – załączanie przy pełnym prądzie rozruchowym i wyłączanie przy prądzie biegu jałowego.
