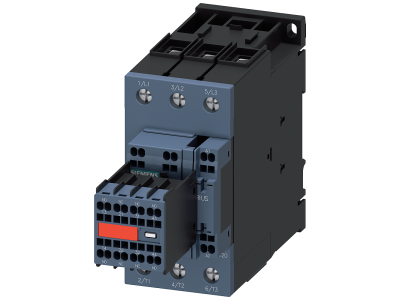

Stycznik AC-3, 30 KW/400 V, 2 NO+2 NC, AC 230 V, 50/60HZ, Z WARYSTOREM, 3-bieg., r. S2 | 3RT2037-3CL24-3MA0 Siemens

Alternatywny kod produktu: 3RT20373CL243MA0

Opis i Kluczowe Cechy

Stycznik AC-3 3RT2037-3CL24-3MA0 z wbudowanym warystorem przeznaczony do przełączania trójfazowych silników asynchronicznych o mocy do 30 kW przy napięciu 400 V. Wyposażony w dwa styki zwierne (2NO) i dwa rozwierne (2NC), cewkę AC 230 V 50/60 Hz oraz trzy bieguny główne. Zapewnia niezawodną pracę w układach sterowania silnikami o znacznym obciążeniu.

• Moc znamionowa AC-3: 30 kW przy 400 V – pozwala na sterowanie silnikami o dużym obciążeniu, typowymi dla pomp, wentylatorów i sprężarek.
• Styki pomocnicze 2NO+2NC: umożliwiają sygnalizację stanu lub realizację obwodów sterowania bez dodatkowych przekaźników.
• Napięcie cewki AC 230 V 50/60 Hz: kompatybilne z powszechnym napięciem sieciowym w instalacjach przemysłowych.
• Wbudowany warystor: chroni cewkę przed przepięciami łączeniowymi, zwiększając trwałość przy dużej częstotliwości łączeń.
• Trzy bieguny główne: standardowa konstrukcja do przełączania wszystkich faz silnika, gwarantująca bezpieczne odłączanie.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami europejskich norm dla aparatury łączeniowej niskiego napięcia, w tym kategorii użytkowej AC-3. Posiada certyfikat CE.

Zastosowanie

Stycznik dedykowany jest do sterowania trójfazowymi silnikami asynchronicznymi klatkowymi. Sprawdza się w układach automatyki przemysłowej oraz instalacjach budynkowych wymagających niezawodnego przełączania przy znacznym obciążeniu.

• Sterowanie silnikami pomp, wentylatorów, sprężarek i przenośników
• Włączanie i wyłączanie dużych odbiorników trójfazowych w szafach sterowniczych
• Praca w aplikacjach z dużą częstotliwością łączeń – warystor zwiększa trwałość cewki
• Zastosowania w rozdzielnicach przemysłowych i komercyjnych

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN) lub na płycie montażowej. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Przekroje przewodów należy dobrać zgodnie z prądem obciążenia. Momenty dokręcania śrub – zgodnie z dokumentacją producenta.

FAQ

• Czy stycznik posiada podświetlenie? Nie, w tym modelu nie przewidziano podświetlenia – cewka jest standardowa, bez diody sygnalizacyjnej.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP – typowo dla styczników montowanych w rozdzielnicy jest to IP20, ale zaleca się instalację w obudowie zapewniającej odpowiednią ochronę.
• W jakiej kategorii użytkowej pracuje stycznik? Kategoria AC-3 – przeznaczony do załączania silników asynchronicznych oraz wyłączania przy pełnym obciążeniu.
