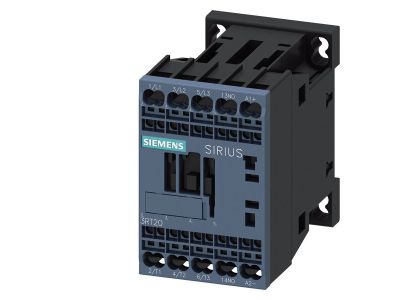

Stycznik AC-3, 7 A/3 kW/400V, 3-biegunowy, DC 24V, 1NO, przyłącze sprężynowe | 3RT2015-2FB41 Siemens

Alternatywny kod produktu: 3RT20152FB41

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2015-2FB41 to kompaktowe urządzenie w rozmiarze S00, przeznaczone do przełączania silników w kategorii AC-3. Dzięki prądzie znamionowym 7 A (3 kW / 400 V) oraz 3-biegunowej konstrukcji zapewnia bezpieczną i niezawodną pracę w obwodach silnikowych. Wbudowany styk pomocniczy 1 NO umożliwia sygnalizację stanu załączenia, a przyłącze sprężynowe pozwala na szybki, bezobsługowy montaż odporny na wibracje. Cewka sterująca DC 24 V ze zintegrowaną diodą tłumiącą upraszcza aplikacje sterownicze.

• Prąd AC-3 7 A / moc 3 kW przy 400 V: wystarczający zapas do przełączania standardowych silników indukcyjnych bez ryzyka przegrzania styków.
• Styk pomocniczy 1 NO: umożliwia przekazanie informacji zwrotnej o stanie załączenia stycznika do sterownika PLC lub sygnalizacji lokalnej.
• Przyłącze sprężynowe (Push-in): szybkie podłączenie przewodów bez użycia narzędzi, odporne na wibracje i obniżające koszty serwisu.
• Cewka DC 24 V z wbudowaną diodą: eliminuje konieczność stosowania zewnętrznych elementów tłumiących przepięcia, upraszcza okablowanie w systemach sterowania.
• Kompaktowa obudowa wielkość S00: oszczędza miejsce w rozdzielnicy, ułatwia zagęszczenie aparatury.

Zgodność z Normami

Stycznik 3RT2015-2FB41 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i uniwersalność w instalacjach na całym świecie. Urządzenie jest gotowe do pracy z silnikami o wysokiej sprawności IE3/IE4. Posiada oznaczenie CE.

Zastosowanie

Stycznik SIRIUS 3RT2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie silników elektrycznych oraz innych odbiorników indukcyjnych. Dzięki wbudowanemu styku pomocniczemu i cewce DC 24 V idealnie nadaje się do integracji z nowoczesnymi systemami automatyki.

• Sterowanie silnikami trójfazowymi w maszynach, wentylatorach, pompach i sprężarkach.
• Impulsowe załączanie odbiorników przez sterowniki PLC lub przekaźniki w systemach automatyki budynkowej.
• Wydzielanie obwodów sygnalizacji stanu pracy za pomocą styku pomocniczego 1 NO.
• Budowa rozdzielnic sterowniczych w przemyśle i infrastrukturze, gdzie wymagana jest kompaktowa zabudowa i bezobsługowe przyłącza.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączyć za pomocą przyłącza sprężynowego – wcisnąć izolowany przewód o odpowiednim przekroju (zalecany 0,5–2,5 mm²) bez użycia narzędzi. Przed pierwszym uruchomieniem sprawdź moment dokręcenia ewentualnych zacisków śrubowych (jeśli występują) zgodnie z dokumentacją producenta. Dobierz przekrój przewodów do prądu znamionowego obwodu.

FAQ

• Czy stycznik posiada wbudowane podświetlenie (LED)? Nie, w standardowej konfiguracji stycznik 3RT2015-2FB41 nie jest wyposażony w podświetlenie stanu załączenia. Sygnalizację można zrealizować za pomocą styku pomocniczego 1 NO.
• Jaki jest stopień ochrony IP tego stycznika? Producent nie podaje w danych katalogowych konkretnej wartości IP. Typowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20 (ochrona przed dotykiem palcem). W przypadku pracy w trudnych warunkach zaleca się zamknięcie w obudowie o wyższym IP.
• Do jakiego trybu pracy przeznaczony jest styk mocy? Styk główny stycznika zaprojektowano do pracy w kategorii AC-3 (przełączanie silników indukcyjnych z rozruchem i wybiegiem). Umożliwia bezpieczne załączanie i wyłączanie silników o mocy do 3 kW przy 400 V.
