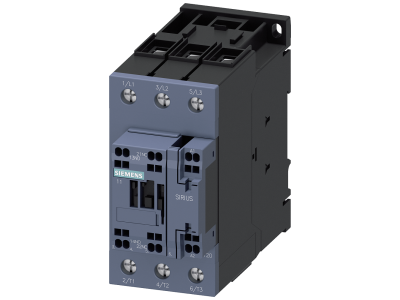

Stycznik sprzęgający,AC-3,50A/22kW/400V,3-bieg.,DC24V,1NO+1NC,przyłącze śrubowe/przyłącze sprężynowe | 3RT2036-3KB40 Siemens

Alternatywny kod produktu: 3RT20363KB40

Opis i Kluczowe Cechy

Stycznik sprzęgający Siemens SIRIUS 3RT2036-3KB40 to urządzenie trójbiegunowe zaprojektowane do łączenia i rozłączania obwodów silników oraz odbiorników indukcyjnych w kategorii AC-3. Prąd znamionowy 50 A i moc 22 kW przy 400 V AC umożliwiają bezpieczną pracę z silnikami o znacznym obciążeniu, bez ryzyka przegrzania styków. Cewka sterownicza DC 24 V pozwala na bezpośrednie sterowanie z wyjść PLC, a zakres napięcia zasilania 0,8–1,2×US gwarantuje niezawodne zadziałanie nawet przy odchyłkach napięcia. Zintegrowany warystor tłumi przepięcia łączeniowe, wydłużając żywotność styków. Wbudowane styki pomocnicze 1NO+1NC umożliwiają sygnalizację stanu załączenia bez konieczności montażu dodatkowych modułów. Obwód główny wyposażono w przyłącze śrubowe, natomiast dla obwodu sterowniczego i pomocniczego zastosowano przyłącze sprężynowe, co przyspiesza okablowanie i zwiększa odporność na wibracje. Należy do modułowego systemu SIRIUS wielkości S2.

• Kategoria użytkowa AC-3 / prąd 50 A (22 kW przy 400 V): dedykowany do sterowania silnikami klatkowymi – rozruch, wybieg, łączenie przy pełnym obciążeniu.
• Cewka DC 24 V z zakresem 0,8–1,2×US (19,2–28,8 V DC): bezpośrednia współpraca z wyjściami PLC/sterowników, stabilny stan załączenia przy wahaniach napięcia.
• Zintegrowany warystor: tłumi przepięcia podczas wyłączania cewki, chroni elektronikę sterującą i zwiększa trwałość stycznika.
• Styki pomocnicze 1NO+1NC wbudowane: sygnalizacja załączenia, realizacja blokad lub sprzężeń bez dodatkowego modułu.
• Obwód główny – śrubowy, obwód sterowniczy i pomocniczy – sprężynowy: szybkie i bezobsługowe podłączenie w obwodach sterowniczych, łatwa konserwacja i wysoka odporność na drgania.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza dopuszczenie do stosowania na całym świecie. Produkt posiada certyfikację CE i jest gotowy do pracy w układach z silnikami IE3/IE4. Zgodność z normami gwarantuje bezpieczeństwo i niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki parametrom AC-3, kompaktowej budowie i możliwości bezpośredniego sterowania napięciem stałym stycznik sprawdzi się w wielu zastosowaniach automatyki i sterowania:

• Sterowanie i zabezpieczenie silników trójfazowych w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Bezpośrednie łączenie z wyjściami PLC/sterowników w szafach sterowniczych – redukcja dodatkowych przekaźników.
• Sygnalizacja stanu załączenia w systemach wizualizacji i alarmowych dzięki wbudowanym stykom pomocniczym.
• Automatyka budynkowa – sterowanie napędami bram, rolet, kurtyn powietrznych oraz układami HVAC.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekroje przewodów należy dobrać zgodnie z normami dla prądu 50 A. Momenty dokręcania przyłączy – według dokumentacji producenta. Zalecane stosowanie końcówek tulejkowych dla przewodów elastycznych. Okablowanie obwodu głównego wykonać przewodami miedzianymi o odpowiedniej wytrzymałości termicznej i izolacji na napięcie min. 400 V.

FAQ

• Czy stycznik ma podświetlenie stanu załączenia? Nie, stycznik nie posiada wbudowanego podświetlenia. Sygnalizację stanu można zrealizować za pomocą wbudowanych styków pomocniczych 1NO+1NC, podłączając np. lampkę sygnalizacyjną.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia ochrony IP. Dla aparatury montowanej w rozdzielnicach standardowo przyjmuje się IP20 (ochrona przed dotykiem palcem). W przypadku zabudowy w szafie sterowniczej należy zapewnić odpowiednią klasę szczelności całego układu.
• Jaki jest tryb pracy styków głównych? Styki główne pracują w kategorii użytkowej AC-3, co oznacza łączenie silników klatkowych przy pełnym obciążeniu podczas rozruchu i wybiegu. Są przystosowane do częstego łączenia – szczegóły dotyczące trwałości łączeniowej znajdują się w dokumentacji technicznej producenta.
