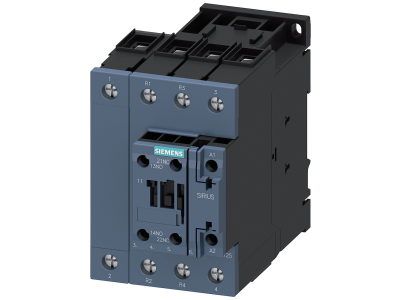

Stycznik AC-3, 22kW, 2NO+2NC, 20-33VAC/DC, warystor, 4-polowy, wlk. S2, przył. śrubowe, 2NO+2NC | 3RT2536-1NB30 Siemens

Alternatywny kod produktu: 3RT25361NB30

Opis i Kluczowe Cechy

Stycznik elektromagnetyczny przeznaczony do kategorii pracy AC-3, przystosowany do łączenia silników indukcyjnych o mocy do 22 kW. Model 4-biegunowy (4P) z wbudowanymi stykami pomocniczymi 2NO+2NC oraz warystorem chroniącym cewkę. Napięcie sterowania w zakresie 20–33 V AC/DC pozwala na elastyczne wysterowanie z różnych źródeł. Wyposażony w przyłącza śrubowe zapewniające pewne i trwałe połączenie przewodów.

• Kategoria użytkowania AC-3, moc 22 kW: Gwarantuje niezawodne załączanie i wyłączanie silników indukcyjnych w warunkach normalnej pracy, bez ryzyka przedwczesnego zużycia styków.
• Konstrukcja 4-biegunowa (4P): Umożliwia sterowanie odbiornikami wymagającymi czterech biegunów głównych, np. w układach trójfazowych z dodatkowym biegunem neutralnym lub w przełącznikach gwiazda-trójkąt.
• Wbudowane styki pomocnicze 2NO+2NC: Sygnalizacja stanu stycznika i realizacja układów samopodtrzymania bez konieczności stosowania dodatkowych bloków – oszczędność miejsca w rozdzielnicy.
• Napięcie sterowania 20–33 V AC/DC: Uniwersalny zakres umożliwia współpracę z różnymi systemami sterowania (PLC, przekaźniki, przyciski) bez konieczności wymiany cewki.
• Wbudowany warystor: Ochrona cewki i układu sterowania przed przepięciami łączeniowymi, zwiększa trwałość stycznika i niezawodność instalacji.
• Przyłącza śrubowe: Pewne i łatwe do kontroli połączenie, zalecane dla przewodów o przekroju dobranym do prądu roboczego.

Zgodność z Normami

Stycznik jest zgodny z obowiązującymi normami europejskimi i posiada oznakowanie CE. Zaprojektowany zgodnie z wymaganiami dla kategorii użytkowania AC-3, co potwierdza jego przydatność do łączenia silników indukcyjnych. Producent nie podał konkretnych numerów norm w dostarczonej dokumentacji.

Zastosowanie

Stycznik 3RT2536-1NB30 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, czterobiegunowe łączenie obwodów silnikowych w kategorii AC-3. Dzięki wbudowanym stykom pomocniczym i szerokiemu zakresowi napięcia sterowania sprawdza się zarówno w prostych układach, jak i w złożonych systemach automatyki.

• Sterowanie trójfazowymi silnikami indukcyjnymi (pompy, wentylatory, sprężarki, przenośniki) o mocy do 22 kW.
• Układy odwracania kierunku obrotów silnika (przełącznik kierunkowy) z wykorzystaniem dwóch styczników.
• Automatyka budynkowa i przemysłowa – załączanie odbiorników wymagających czterech biegunów głównych.
• Syndykacja stanu stycznika w sterownikach PLC i przekaźnikach poprzez styki pomocnicze 2NO+2NC.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN). Przewody należy dobrać zgodnie z obciążalnością prądową i zabezpieczyć przed zwarciem. Moment dokręcania śrub zaciskowych oraz przekrój przewodów – zgodnie z dokumentacją techniczną producenta dołączoną do urządzenia.

FAQ

• Jakie napięcie sterowania ma ten stycznik? Stycznik jest przystosowany do napięcia w zakresie 20–33 V AC/DC. Może być zasilany zarówno prądem przemiennym, jak i stałym – nie wymaga zmiany cewki.
• Czy stycznik ma wbudowaną ochronę przeciwprzepięciową? Tak, w obudowie znajduje się warystor, który tłumi przepięcia powstające przy wyłączaniu cewki, chroniąc tym samym układ sterowania.
• Ile styków pomocniczych posiada ten model? Stycznik wyposażono w 2 styki normalnie otwarte (NO) i 2 normalnie zamknięte (NC). Umożliwiają one sygnalizację stanu oraz realizację układów samopodtrzymania bez dodatkowych akcesoriów.
