Stycznik,AC-3,400A/200kW/400V,3-bieg.,AC/DC23-26V,2NO+2NC,szyna przyłączeniowa / przyłącze śrubowe | 3RT1075-6AB36 Siemens

Alternatywny kod produktu: 3RT10756AB36

Opis i Kluczowe Cechy

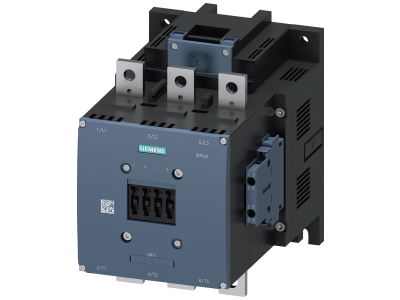

Stycznik mocy Siemens z serii SIRIUS 3RT1, symbol 3RT1075-6AB36, przeznaczony do przełączania silników w kategorii użytkowania AC-3. Urządzenie oferuje prąd znamionowy 400 A i moc 200 kW przy napięciu 400 V AC (50-60 Hz), co pozwala na bezpieczne sterowanie dużymi odbiornikami. Cewka sterująca przystosowana jest do napięcia 23–26 V AC/DC, a 3-biegunowa konstrukcja z przyłączem głównym typu szyna oraz śrubowym przyłączem obwodu sterowniczego i pomocniczego gwarantuje niezawodność i łatwość instalacji. Wbudowane styki pomocnicze 2 NO + 2 NC upraszczają okablowanie układów sygnalizacji i blokad.

• Prąd znamionowy AC-3 400 A: Umożliwia bezpieczne przełączanie silników o znacznej mocy bez ryzyka przegrzania styków, idealny do ciężkich zastosowań przemysłowych.
• Moc 200 kW przy 400 V AC (50-60 Hz): Zapewnia wydajną pracę w sieciach trójfazowych, redukując liczbę potrzebnych styczników w rozdzielnicy.
• Napięcie sterowania 23–26 V AC/DC: Uniwersalne zasilanie cewki umożliwia współpracę z różnymi sterownikami i systemami automatyki, w tym bezpośrednio z wyjściami PLC.
• Wbudowane styki pomocnicze 2 NO + 2 NC: Ułatwiają realizację sygnalizacji stanu, blokad krzyżowych oraz sprzężenia zwrotnego bez konieczności stosowania dodatkowych łączników.
• Kompaktowa budowa i wysoka niezawodność styku: Oszczędza miejsce w szafie sterowniczej przy jednoczesnym zapewnieniu długiej żywotności mechanicznej i elektrycznej.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i możliwość stosowania w instalacjach na całym świecie. Produkt jest przystosowany do pracy z silnikami klasy sprawności IE3 i IE4. Posiada certyfikat CE.

Zastosowanie

Stycznik mocy 3RT1075-6AB36 przeznaczony jest do sterowania silnikami trójfazowymi w kategorii AC-3, a także innych odbiorników rezystancyjnych i indukcyjnych w obwodach o napięciu do 400 V.

• Bezpośrednie przełączanie silników asynchronicznych w napędach pomp, wentylatorów, sprężarek i przenośników.
• Sterowanie odbiornikami grzewczymi i oświetleniowymi o dużym poborze mocy w instalacjach przemysłowych i komercyjnych.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach jako element wykonawczy w systemach automatyki budynkowej i przemysłowej.
• Współpraca ze sterownikami PLC i przekaźnikami bezpieczeństwa w zautomatyzowanych liniach produkcyjnych.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Stycznik należy zamocować na płycie montażowej lub szynie nośnej zgodnie z dokumentacją producenta. Przekrój przewodów oraz moment dokręcania zacisków śrubowych w obwodzie sterowniczym i pomocniczym dobrać zgodnie z zaleceniami w karcie katalogowej. W przypadku wykorzystania przyłącza głównego (szyna) należy stosować odpowiednie szyny miedziane o przekroju dostosowanym do prądu 400 A. Nie przekraczać dopuszczalnych wartości prądu i napięcia.

FAQ

• Czy stycznik 3RT1075-6AB36 może być sterowany napięciem stałym? Tak, cewka jest przystosowana zarówno do napięcia przemiennego, jak i stałego w zakresie 23–26 V, co umożliwia sterowanie z układów DC.
• Jakie przyłącze ma obwód główny? Obwód główny wyposażony jest w przyłącze szyną, co ułatwia podłączenie dużych przekrojów przewodów i zapewnia niską rezystancję przejścia.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, ma zintegrowane styki pomocnicze: 2 normalnie otwarte (NO) i 2 normalnie zamknięte (NC), co upraszcza okablowanie układów sterowania.
