Stycznik AC-3, 18,5kW, 400V, styki 2NO+2NC, 230VAC, 50Hz, 3-biegunowy, wlk. S0, przyłącze sprężynowe | 3RT2028-2AP04 Siemens

Alternatywny kod produktu: 3RT20282AP04

Opis i Kluczowe Cechy

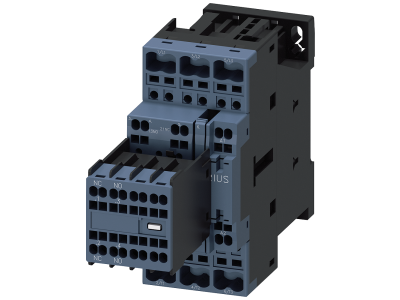

Stycznik 3RT2028-2AP04 to trójbiegunowy aparat łączeniowy kategorii AC-3 o mocy 18,5 kW przy napięciu 400 V. Wyposażony w cewkę sterującą 230 V AC / 50 Hz oraz dwa styki pomocnicze NO i dwa NC (2NO+2NC). Wielkość obudowy S0 oraz zaciski sprężynowe ułatwiają szybki i pewny montaż na szynie DIN.

• Moc łączeniowa 18,5 kW (AC-3, 400 V): Umożliwia bezpieczne załączanie i wyłączanie silników indukcyjnych średniej mocy bez ryzyka przegrzania styków.
• Styki pomocnicze 2NO+2NC: Zapewniają elastyczne możliwości realizacji układów sterowania, sygnalizacji i blokad – dodatkowe zestyki oszczędzają miejsce w rozdzielnicy.
• Napięcie cewki 230 V AC / 50 Hz: Standardowe napięcie sieciowe, łatwe w integracji z typowymi obwodami sterowniczymi.
• Przyłącze sprężynowe: Skraca czas montażu i eliminuje konieczność dokręcania śrub – zapewnia pewny i wibracyjnie odporny kontakt przewodu.
• Wielkość S0, 3-biegunowy: Kompaktowa konstrukcja, idealna do rozdzielnic o ograniczonej przestrzeni, przy zachowaniu pełnej wydajności łączeniowej.

Zgodność z Normami

Stycznik spełnia wymagania europejskich norm dotyczących aparatury łączeniowej oraz oznakowany jest certyfikatem CE. Konstrukcja i oznaczenia zacisków są zgodne z powszechnie stosowanymi standardami w branży elektrotechnicznej.

Zastosowanie

Stycznik 3RT2028-2AP04 przeznaczony jest do pracy w obwodach silnikowych oraz w układach sterowania w instalacjach przemysłowych i komercyjnych.

• Sterowanie i zabezpieczenie trójfazowych silników elektrycznych o mocy do 18,5 kW (400 V AC-3).
• Realizacja impulsów sterujących dla styczników, przekaźników lub wejść PLC w systemach automatyki.
• Budowa układów sygnalizacji i blokad za pomocą styków pomocniczych 2NO+2NC.
• Automatyka budynkowa – sterowanie wentylacją, pompami i innymi odbiornikami o charakterze indukcyjnym.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i cewki. Urządzenie mocować na szynie TH35 (DIN). Przyłącza sprężynowe obsługiwać zgodnie z dokumentacją producenta – przewody o przekroju dobranym do prądu obciążenia należy wcisnąć do oporu. Zachować moment dokręcania elementów mocujących (jeśli dotyczy) oraz odpowiednią odległość izolacyjną.

FAQ

• Czy stycznik posiada podświetlenie? Nie – w tej wersji nie przewidziano podświetlenia. Do sygnalizacji stanu można wykorzystać styki pomocnicze NO/NC.
• Jaki jest stopień ochrony obudowy? Stopień ochrony zależy od miejsca montażu. Aparatura modułowa na szynie DIN w rozdzielnicy najczęściej uzyskuje IP20 (brak ochrony przed wilgocią). Dokładne dane dla konkretnego modelu podane są w karcie katalogowej producenta.
• Jakie jest napięcie cewki i czy może być zmienione? Cewka zaprojektowana jest na napięcie 230 V AC / 50 Hz. Nie jest możliwe przełączenie na inne napięcie – należy dobrać wariant z odpowiednią cewką (np. 24 V DC).
