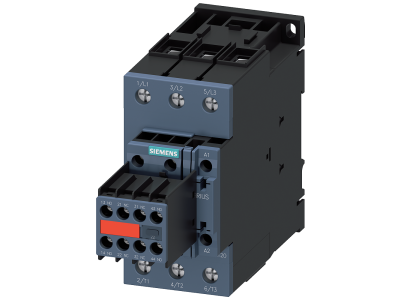

Stycznik AC-3, 18,5kW, 400V, styki 2NO+2NC, 230VAC 50/60Hz, 3-biegunowy wlk.S0, przyłącze śrubowe | 3RT2035-1CL24-3MA0 Siemens

Alternatywny kod produktu: 3RT20351CL243MA0

Opis i Kluczowe Cechy

Stycznik AC-3 3RT2035-1CL24-3MA0 to trójbiegunowy aparat łączeniowy przeznaczony do pracy w kategorii AC-3, dedykowany do sterowania silnikami i obwodami o charakterze indukcyjnym. Wyposażony w 2 styki pomocnicze NO i 2 NC, zapewnia elastyczność w budowie układów sterowania i sygnalizacji. Napięcie cewki 230 VAC 50/60 Hz umożliwia bezpośrednie sterowanie z typowych obwodów oświetleniowych i gniazd. Obudowa wielkości S0 i przyłącze śrubowe ułatwiają montaż i okablowanie w szafach sterowniczych.

• Kategoria AC-3, moc 18,5 kW przy 400 V: Gwarantuje niezawodne łączenie silników asynchronicznych bez ryzyka przegrzania styków, nawet przy częstym załączaniu i wyłączaniu.
• Styki pomocnicze 2NO+2NC: Umożliwiają realizację układów samopodtrzymania, blokad krzyżowych oraz sygnalizacji stanu bez konieczności stosowania dodatkowych przekaźników.
• Cewka 230 VAC 50/60 Hz: Kompatybilna z powszechnie dostępnym napięciem sieciowym, upraszcza projektowanie obwodów sterowania.
• Obudowa S0 z przyłączem śrubowym: Zapewnia wytrzymałość mechaniczną i pewne połączenie przewodów o przekroju dostosowanym do prądu obciążenia, a kompaktowy wymiar oszczędza miejsce w rozdzielnicy.
• 3-biegunowy (3P): Umożliwia jednoczesne rozłączanie wszystkich faz, co jest wymagane w aplikacjach silnikowych zgodnie z normami bezpieczeństwa.

Zgodność z Normami

Stycznik został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm dla aparatury łączeniowej niskiego napięcia. Posiada oznakowanie CE oraz oznaczenia zacisków zgodne z obowiązującymi standardami, co gwarantuje bezpieczną i powtarzalną instalację.

Zastosowanie

Dzięki kategorii AC-3 i wyposażeniu w styki pomocnicze, stycznik sprawdza się w wielu układach automatyki przemysłowej i budynkowej. Poniżej przedstawiono typowe scenariusze zastosowań.

• Bezpośrednie załączanie i wyłączanie trójfazowych silników asynchronicznych (np. wentylatorów, pomp, kompresorów).
• Realizacja rozruszników gwiazda-trójkąt oraz przełączników kierunku obrotów z wykorzystaniem wbudowanych styków pomocniczych.
• Sterowanie odbiornikami rezystancyjnymi i małymi obciążeniami indukcyjnymi w szafach sterowniczych.
• Budowa obwodów sygnalizacji i blokad elektrycznych w instalacjach przemysłowych oraz w automatyce budynkowej (np. windy, bramy, klimatyzacja).

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i upewnić się, że obwód jest pozbawiony napięcia. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym obwodu i obowiązującymi normami. Moment dokręcania śrub zaciskowych stosować zgodnie z dokumentacją producenta (zwykle 1,2–1,5 Nm dla przewodów miedzianych). Należy zapewnić odpowiednią wentylację wokół aparatu oraz zachować minimalne odstępy od innych urządzeń zgodnie z wytycznymi.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik stanu? Model 3RT2035-1CL24-3MA0 nie jest wyposażony w podświetlenie ani wbudowany wskaźnik. Stan załączenia można sygnalizować poprzez styki pomocnicze podłączone do lampki sygnalizacyjnej w obwodzie sterowania.
• Jaki jest stopień ochrony (IP) tego stycznika? W dostarczonych danych nie podano konkretnego stopnia ochrony. Dla aparatury modułowej montowanej na szynie TH35 w rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed dotykiem palcem, brak ochrony przed wodą). W warunkach zapylenia lub wilgoci należy zastosować osłonę dodatkową.
• Jaki jest tryb pracy styków pomocniczych? Czy są to styki zwierne / rozwierne (NO / NC)? Stycznik ma dwa styki normalnie otwarte (NO) i dwa normalnie zamknięte (NC). Stan zwierny NO odpowiada zamknięciu podczas załączenia cewki, a NC otwiera się w tym samym momencie. Umożliwia to budowę układów samopodtrzymania i blokad.
