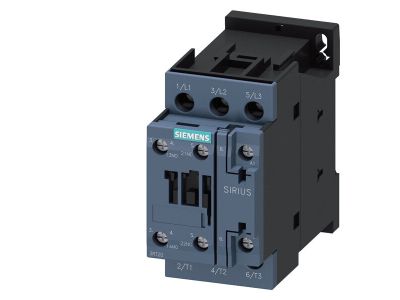

Stycznik AC-3, 38 A/18,5 kW/400V, 3-biegunowy, AC 24V, 50/60Hz,1NO+1NC,przyłącze śrubowe | 3RT2028-1AC20 Siemens

Alternatywny kod produktu: 3RT20281AC20

Opis i Kluczowe Cechy

Stycznik mocy AC-3 Siemens 3RT2028-1AC20 to trójbiegunowy aparat łączeniowy przeznaczony do sterowania odbiornikami o dużym obciążeniu indukcyjnym, takimi jak silniki klatkowe. Prąd znamionowy 38 A w kategorii AC-3 oraz moc 18,5 kW przy 400 V AC gwarantują bezpieczne i niezawodne przełączanie obwodów silnikowych bez ryzyka przegrzania styków. Cewka sterująca przystosowana do napięcia 24 V AC (50/60 Hz) umożliwia pracę w układach niskonapięciowego sterowania. Wyposażony w jeden zestyk zwierny (1NO) i jeden rozwierny (1NC), co pozwala na sygnalizację stanu i realizację prostych blokad. Przyłącze śrubowe zapewnia trwałe i pewne połączenie przewodów.

• Prąd znamionowy 38 A (AC-3) / moc 18,5 kW (400 V): bezpieczne łączenie silników o znacznej mocy – idealne do napędów wentylatorów, pomp i sprężarek.
• Napięcie cewki 24 V AC (50/60 Hz): niskie napięcie sterowania zwiększa bezpieczeństwo personelu i upraszcza integrację z układami automatyki.
• Zestyki pomocnicze 1NO+1NC: umożliwiają sygnalizację załączenia, realizację blokad krzyżowych oraz sterowanie przekaźnikami lub PLC.
• Trzy bieguny główne (3P): pełne przełączanie zasilania trójfazowego – odpowiednie do obwodów 400 V AC.
• Przyłącze śrubowe: pewny montaż przewodów o odpowiednim przekroju, łatwy serwis i diagnostyka.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm bezpieczeństwa (IEC/EN) oraz posiada certyfikat CE. Oznaczenia zacisków wykonane zgodnie z obowiązującymi standardami ułatwiają identyfikację i montaż.

Zastosowanie

Stycznik Siemens 3RT2028-1AC20 znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagane jest niezawodne załączanie i wyłączanie odbiorników o dużym prądzie rozruchowym.

• Sterowanie silnikami trójfazowymi (pompy, wentylatory, sprężarki) w kategorii AC-3.
• Układy automatyki budynkowej – rozdzielnice sterowania oświetleniem, klimatyzacją.
• Impulsowe załączanie styczników większej mocy lub przekaźników w obwodach pomocniczych.
• Realizacja blokad elektrycznych i sygnalizacji stanu w szafach sterowniczych.

Wskazówki Montażowe

Montaż i prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 38 A oraz warunków instalacji.

FAQ

• Jakie jest napięcie cewki sterującej? Cewka stycznika przystosowana jest do napięcia 24 V AC 50/60 Hz. Nie jest wyposażona we wbudowane podświetlenie – ewentualną sygnalizację stanu można zrealizować za pomocą zestyku pomocniczego 1NO.
• Czy stycznik nadaje się do pracy ciągłej? Tak, kategoria AC-3 pozwala na załączanie silników klatkowych przy normalnym rozruchu. W przypadku pracy ciągłej z pełnym obciążeniem należy uwzględnić parametry cieplne – stycznik zapewnia obciążalność ciągłą przy prądzie 38 A.
• Jakie napięcie robocze można przełączać na biegunach głównych? Bieguny główne są przystosowane do napięcia 400 V AC. Wartość graniczna nie została podana w dokumentacji – zawsze należy stosować się do danych katalogowych producenta.
