Stycznik AC-3, 2NO+2NC,18,5kW AC 230V 50Hz, 4-bieg. 2NO+2NC, 1NO+1NC zintegr. | 3RT2535-1AP00 Siemens

Alternatywny kod produktu: 3RT25351AP00

Opis i Kluczowe Cechy

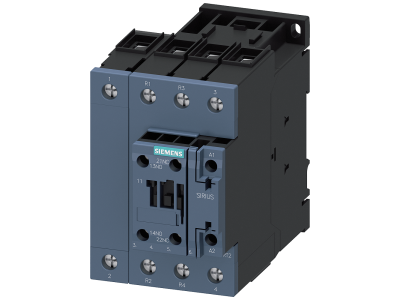

Stycznik mocy Siemens SIRIUS 3RT2535-1AP00 to czterobiegunowe urządzenie przeznaczone do sterowania silnikami dźwignicowymi oraz przełączania dwóch niezależnych odbiorników w kategorii AC-3. Prąd znamionowy 35 A i moc 18,5 kW przy napięciu 400 V AC gwarantują bezpieczną i niezawodną pracę w wymagających aplikacjach przemysłowych. Stycznik wyposażono w zestyki główne 2NO+2NC oraz zintegrowane zestyki pomocnicze 1NO+1NC, co redukuje potrzebę montażu dodatkowych łączników. Wielkość S2 i przyłącze śrubowe ułatwiają instalację w rozdzielnicach.

• Kategoria AC-3, prąd 35 A: umożliwia sterowanie silnikami klatkowymi o podwyższonym prądzie rozruchowym bez ryzyka przeciążenia styków.
• Moc 18,5 kW przy 400 V: zapewnia wystarczający zapas mocy dla typowych silników przemysłowych i urządzeń o dużym poborze energii.
• 4 bieguny (2NO+2NC): umożliwia przełączanie dwóch niezależnych obwodów lub odwrócenie kierunku obrotów silnika (przy współpracy z drugim stycznikiem).
• Zintegrowane zestyki pomocnicze 1NO+1NC: upraszczają konstrukcję układu sterowania, oszczędzając miejsce i koszty dodatkowych łączników.

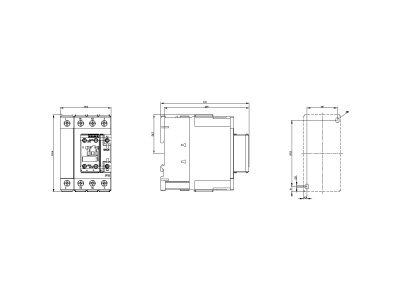

• Przyłącze śrubowe, wielkość S2: gwarantuje pewne i łatwe okablowanie przewodów o średnicy do 10 mm², a kompaktowa obudowa ułatwia montaż w szafach sterowniczych.

Zgodność z Normami

Stycznik Siemens 3RT2535-1AP00 spełnia wymagania norm międzynarodowych IEC i UL/CSA, co potwierdza jego dopuszczenie do użytku w instalacjach na całym świecie. Posiada certyfikację CE i jest częścią modułowego systemu SIRIUS, który zapewnia zgodność z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Stycznik AC-3 serii 3RT25 został zaprojektowany do pracy w układach automatyki przemysłowej, gdzie wymagana jest niezawodna łączność i wysoka trwałość mechaniczna. Sprawdza się zarówno w aplikacjach dźwignicowych, jak i w sterowaniu odbiornikami trójfazowymi.

• Sterowanie silnikami dźwignicowymi – przełączanie biegunów w celu zmiany kierunku jazdy lub prędkości.
• Przełączanie dwóch niezależnych odbiorników (np. silników, grzałek, transformatorów) w trybie naprzemiennym lub równoległym.
• Współpraca z przekaźnikami termicznymi i modułami komunikacyjnymi (AS-I, IO-Link) w rozproszonych systemach sterowania PLC.
• Automatyka budynkowa – załączanie pomp, wentylatorów lub sprężarek w instalacjach HVAC.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i odczekaj do wyładowania kondensatorów. Przekrój przewodów dobierz do prądu znamionowego 35 A oraz temperatury otoczenia. Moment dokręcania śrub zaciskowych stosuj zgodnie z dokumentacją producenta (zalecany 1,8–2,2 Nm dla przewodów miedzianych). Nieużywane styki pomocnicze zabezpiecz przed zwarciem.

FAQ

• Czy stycznik posiada podświetlenie LED? Stycznik 3RT2535-1AP00 nie jest wyposażony w podświetlenie. Można zastosować dodatkowe moduły sygnalizacyjne dostępne w systemie SIRIUS.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony stycznika bez obudowy to IP20 (ochrona przed dotknięciem palcem). Montaż w rozdzielnicy z drzwiami może podnieść ochronę do IP54 lub wyższej.
• W jakim trybie pracy styku są zestyki główne? Zestyki główne pracują w trybie AC-3 (sterowanie silnikami klatkowymi). Zestyki pomocnicze są przeznaczone do obwodów sterowania AC/DC z prądem do 10 A.
