Stycznik AC-3, 32 A/15 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2027-1BB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20271BB443MA0

Opis i Kluczowe Cechy

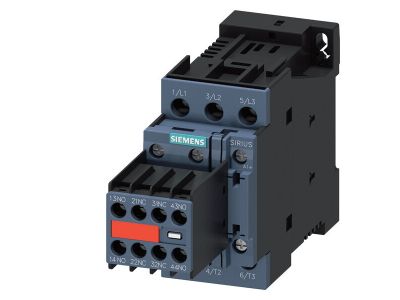

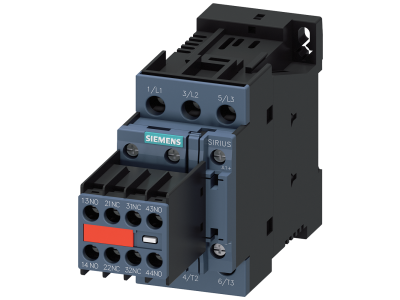

Stycznik AC-3 3RT2027-1BB44-3MA0 to 3-biegunowy aparat łączeniowy przystosowany do prądu 32 A (AC-3) i mocy 15 kW przy napięciu 400 V. Wyposażony w cewkę sterującą DC 24 V oraz zestaw styków pomocniczych 2NO+2NC. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów. Modułowa konstrukcja ułatwia montaż na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 32 A (AC-3): gwarantuje bezpieczną i niezawodną pracę w obwodach silnikowych o znacznym obciążeniu, bez ryzyka przegrzania styków głównych.
• Moc 15 kW przy 400 V AC: pozwala bezpośrednio sterować trójfazowymi silnikami indukcyjnymi o tej mocy, eliminując potrzebę stosowania dodatkowych styczników pomocniczych.
• Cewka sterująca DC 24 V: umożliwia bezpieczne załączanie stycznika w systemach sterowania niskim napięciem stałym, kompatybilnych z PLC i sterownikami przemysłowymi.

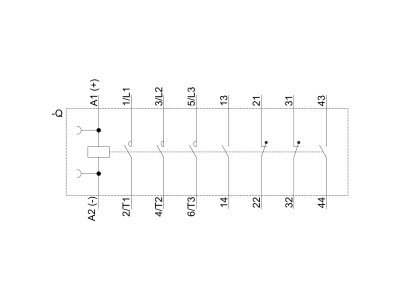

• Styki pomocnicze 2NO+2NC: dostarczają sygnałów zwrotnych (sygnalizacja stanu łączenia, blokady elektryczne) bez konieczności montażu osobnych modułów pomocniczych.
• Przyłącze śrubowe: zapewnia solidną i wibracjoodporną stykową dla przewodów miedzianych o odpowiednim przekroju, ułatwiając instalację i serwis.

Zgodność z Normami

Stycznik został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm branżowych oraz posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania i pełną zgodność z obowiązującymi przepisami w instalacjach niskiego napięcia.

Zastosowanie

Stycznik AC-3 3RT2027-1BB44-3MA0 sprawdza się w różnorodnych aplikacjach przemysłowych i budynkowych, gdzie wymagane jest niezawodne łączenie obwodów silnikowych oraz sterowanie pomocnicze.

• Sterowanie trójfazowymi silnikami indukcyjnymi (wentylatory, pompy, sprężarki) o mocy do 15 kW.
• Realizacja układów rozruchu bezpośredniego i przełączania gwiazda-trójkąt.
• Wykorzystanie styków pomocniczych do sygnalizacji stanu łącznika (NO) oraz blokad elektrycznych (NC) w szafach sterowniczych.
• Automatyka budynkowa i przemysłowa – sterowanie odbiornikami za pośrednictwem PLC lub przekaźników.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od sieci. Zaciski śrubowe dokręcaj momentem obrotowym zgodnym z dokumentacją techniczną producenta. Przekrój przewodów dobierz do prądu obciążenia i warunków środowiskowych.

FAQ

• Jakie napięcie cewki sterującej ma ten stycznik? Cewka jest zaprojektowana na napięcie stałe 24 V DC – należy je bezwzględnie zastosować, aby uniknąć uszkodzenia.
• Czy styki pomocnicze są podświetlane? W dostarczonym modelu styki pomocnicze 2NO+2NC nie są wyposażone w podświetlenie LED. Do sygnalizacji wizualnej można zastosować zewnętrzne lampki.
• Jaki stopień ochrony ma ten stycznik? Produkt standardowo (dla aparatury montowanej w rozdzielnicy) posiada stopień ochrony IP20 – nie jest podawany w karcie katalogowej, dlatego montaż należy wykonać w obudowie zapewniającej wymaganą szczelność końcową.
