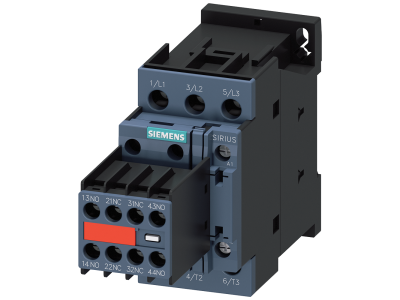

Stycznik AC-3e, 32 A/15 kW/400V, 3-biegunowy, AC 230V, 50/60Hz, 2NO+2NC,przyłącze śrubowe | 3RT2027-1CL24-3MA0 Siemens

Alternatywny kod produktu: 3RT20271CL243MA0

Opis i Kluczowe Cechy

Stycznik mocy SIRIUS 3RT2 (symbol 3RT2027-1CL24-3MA0) firmy Siemens przeznaczony do przełączania silników w kategorii AC-3e. Urządzenie o prądzie znamionowym 32 A umożliwia sterowanie silnikami o mocy do 15 kW przy napięciu 400 V AC. Wyposażone w cewkę sterującą AC 230 V (50/60 Hz) oraz zestyki pomocnicze 2NO+2NC. Przyłącze śrubowe zapewnia trwałe i pewne połączenie przewodów.

• Kategoria AC-3e: Optymalna charakterystyka łączeniowa dla silników indukcyjnych – gwarantuje wysoką trwałość styków i niezawodność w aplikacjach rozruchowych.
• Prąd znamionowy Ie = 32 A: Pozwala na bezpieczne sterowanie silnikami o mocy do 15 kW (przy 400 V AC) bez ryzyka przeciążenia styków.
• Cewka sterująca AC 230 V: Powszechnie stosowane napięcie w instalacjach przemysłowych – ułatwia integrację z istniejącymi układami automatyki.

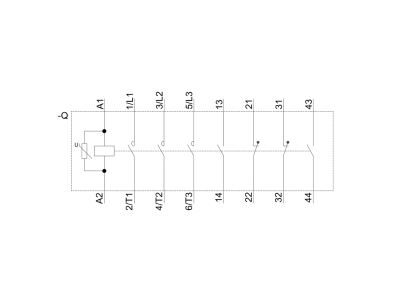

• Zestyk pomocniczy 2NO+2NC: Umożliwia sygnalizację stanu stycznika oraz realizację dodatkowych funkcji sterujących (np. blokady, sekwencje).
• Przyłącze śrubowe: Pewny montaż przewodów o przekroju dobranym do prądu – odporny na wibracje i łatwy w serwisie.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA. Posiada certyfikat CE. Przystosowany do pracy w aplikacjach z silnikami o klasie sprawności IE3/IE4.

Zastosowanie

Stycznik 3RT2027-1CL24-3MA0 znajduje zastosowanie w układach sterowania silnikami oraz w automatyce przemysłowej, gdzie wymagana jest wysoka niezawodność łączeniowa.

• Sterowanie silnikami indukcyjnymi w kategorii AC-3e – rozruszniki bezpośrednie, przełączniki gwiazda-trójkąt.
• Automatyka wentylacji, pomp i kompresorów – aplikacje wymagające częstego łączenia.
• Systemy SIRIUS w szafach sterowniczych – rozbudowa o łączniki pomocnicze, moduły funkcyjne i system zasilania 3RV29.
• Instalacje przemysłowe z wymogiem zgodności z normami międzynarodowymi (IEC, UL/CSA).

Wskazówki Montażowe

Montaż na szynie TH35 (DIN) powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do prądu znamionowego 32 A zgodnie z obowiązującymi normami instalacyjnymi. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność połączeń i działanie stycznika.

FAQ

• Czy stycznik jest podświetlany? Nie, jest to standardowy stycznik mocy bez podświetlenia. Sygnalizację stanu można zrealizować przez zestyki pomocnicze.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnej wartości. Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20 (ochrona przed ciałami stałymi >12,5 mm).
• W jakiej kategorii pracy pracują styki główne? Styki główne pracują w kategorii AC-3e, przeznaczonej do przełączania silników indukcyjnych z rozruchem bezpośrednim.
