Stycznik AC-3, 25 A/11 kW/400V, 3-biegunowy, DC 24V, 1NO+1NC, przyłącze sprężynowe | 3RT2026-2FB40 Siemens

Alternatywny kod produktu: 3RT20262FB40

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2026-2FB40 to 3-biegunowy stycznik AC-3 o prądzie 25 A i mocy 11 kW przy 400 V AC, z cewką DC 24 V. Wyposażony w kombinację diod tłumiących przepięcia, styki pomocnicze 1NO+1NC oraz przyłącze sprężynowe dla szybkiego i bezobsługowego montażu. Należy do serii SIRIUS 3RT2, charakteryzującej się wysoką niezawodnością i kompaktowymi wymiarami (wielkość S0).

• Prąd AC-3 25 A / moc 11 kW przy 400 V AC: umożliwia bezpieczne przełączanie silników o znacznym obciążeniu, zgodnie z kategorią AC-3.

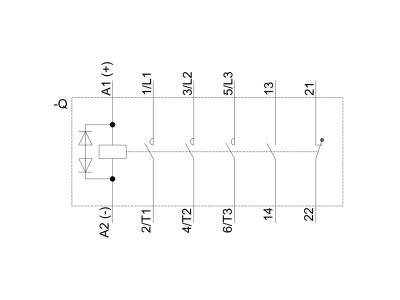

• Cewka DC 24 V z wbudowaną kombinacją diod: zapewnia cichą pracę i tłumienie przepięć indukcyjnych, wydłużając żywotność stycznika.
• Styki pomocnicze 1NO+1NC: umożliwiają sygnalizację stanu i realizację dodatkowych funkcji logicznych bez potrzeby stosowania zewnętrznych łączników.
• Przyłącze sprężynowe (push-in): pozwala na szybkie, beznarzędziowe i odporne na wibracje okablowanie, redukując czas montażu.
• Kompatybilność z modułowym systemem SIRIUS: łatwe łączenie z wyłącznikami, przekaźnikami i modułami komunikacyjnymi (AS-i, IO-Link) dla zintegrowanego sterowania.

Zgodność z Normami

Stycznik jest zgodny z międzynarodowymi normami IEC i UL/CSA, posiada certyfikat CE. Przeznaczony do pracy w kategorii AC-3 i AC-3e, gotowy do współpracy z silnikami IE3/IE4.

Zastosowanie

Stycznik 3RT2026-2FB40 znajduje zastosowanie w przemysłowych układach sterowania silnikami oraz odbiornikami rezystancyjnymi.

• Sterowanie trójfazowymi silnikami asynchronicznymi w napędach maszyn i urządzeń (prąd AC-3 25 A, 11 kW przy 400 V).
• Załączanie i wyłączanie odbiorników rezystancyjnych, np. grzałek, w kategorii AC-1 (zakres prądowy pozwala na pracę z obciążeniem rezystancyjnym).
• W układach automatyki budynkowej i przemysłowej, gdzie wymagane jest łączenie przez sterownik PLC z sygnałem DC 24 V.
• Jako element rozdzielnicy głównej lub szafy sterowniczej, współpracujący z wyłącznikami silnikowymi i modułami rozszerzeń SIRIUS.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN). Przyłącze sprężynowe umożliwia szybkie podłączenie przewodów o odpowiednim przekroju (dobranym do prądu znamionowego). Należy przestrzegać momentu dokręcania (jeśli dotyczy) zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie.

FAQ

• Czy stycznik 3RT2026-2FB40 posiada podświetlenie? Nie, stycznik nie jest wyposażony w podświetlenie. Stan załączenia można monitorować przez styki pomocnicze 1NO+1NC.
• Jaki jest stopień ochrony stycznika? Producent nie podaje stopnia ochrony bezpośrednio dla stycznika. W typowych warunkach, przy montażu w rozdzielnicy, zapewnia ochronę IP20 dla części zaciskowych. Zaleca się montaż w obudowie o odpowiednim IP.
• Czy cewka może być zasilana napięciem AC? Nie, cewka jest przystosowana wyłącznie do DC 24 V. W styczniku zastosowano kombinację diod, co oznacza, że polaryzacja napięcia ma znaczenie – należy podłączyć zgodnie z oznaczeniami.
