Stycznik sprzęgający, AC-3, 25 A/11 kW/400V, 3-biegunowy, DC 24V, 1NO+1NC, przyłącze śrubowe | 3RT2026-1KB40 Siemens

Alternatywny kod produktu: 3RT20261KB40

Opis i Kluczowe Cechy

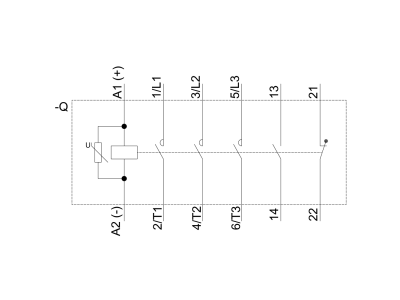

Stycznik sprzęgający Siemens SIRIUS 3RT2026-1KB40 to trójbiegunowe urządzenie przeznaczone do przełączania silników oraz obwodów pomocniczych i sterowniczych w kategorii AC-3 (25 A / 11 kW przy 400 V). Zasilany napięciem stałym 24 V DC, wyposażony w zintegrowany warystor i zestyk pomocniczy 1NO+1NC przyłącze śrubowe w rozmiarze S0. Specjalnie zaprojektowany do bezpośredniego współpracy z elektronicznymi układami sterowania, w tym z wyjściami PLC. Należy do modułowego systemu SIRIUS, który umożliwia elastyczne łączenie z innymi elementami w odgałęzieniu odbiornika.

• Kategoria AC-3, prąd 25 A / moc 11 kW (400 V): gwarantuje bezpieczne przełączanie silników asynchronicznych o znacznym obciążeniu, bez ryzyka przegrzania styków podczas rozruchu i pracy ciągłej.
• Cewka DC 24 V z zakresem sterowania 0,7–1,25 U_S: zapewnia niezawodne załączanie przy sygnałach z typowych sterowników PLC lub przekaźników, nawet w warunkach wahań napięcia.
• Styk pomocniczy 1NO+1NC: umożliwia sygnalizację stanu łącznika i przekazywanie informacji zwrotnej do układu sterowania, zwiększając funkcjonalność obwodu.
• Zintegrowany warystor: chroni cewkę przed przepięciami łączeniowymi, wydłużając żywotność stycznika i poprawiając kompatybilność elektromagnetyczną.
• Wielkość S0, przyłącze śrubowe: kompaktowa obudowa ułatwia montaż w rozdzielnicach, a sprawdzone zaciski śrubowe zapewniają pewne połączenie przewodów miedzianych o przekroju od 1,5 do 6 mm².

Zgodność z Normami

Stycznik 3RT2026-1KB40 jest dopuszczony do obrotu zgodnie z wymaganiami dyrektyw Unii Europejskiej (oznakowanie CE). Producent deklaruje zgodność z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego przydatność w instalacjach eksportowych. Urządzenie jest również przygotowane do współpracy z silnikami o klasie sprawności IE3/IE4.

Zastosowanie

Stycznik sprzęgający SIRIUS sprawdza się wszędzie tam, gdzie wymagane jest niezawodne przełączanie silników oraz obwodów sterowniczych w przemyśle i automatyce budynkowej.

• Bezpośrednie załączanie i wyłączanie trójfazowych silników asynchronicznych w kategorii AC-3 (np. pompy, wentylatory, sprężarki).
• Sterowanie odbiornikami za pośrednictwem wyjść PLC lub modułów przekaźnikowych – napięcie cewki 24 V DC jest kompatybilne z typowymi układami automatyki.
• Obwody pomocnicze i sygnalizacyjne – zestyk 1NO+1NC może przekazywać informację o stanie łącznika do sterownika lub na panele operatorskie.
• Modułowe odgałęzienia odbiornika w systemie SIRIUS – możliwość łączenia z przełącznikami, wyłącznikami silnikowymi i innymi komponentami w zwartej rozdzielnicy.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia we wszystkich obwodach. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Złącza śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu znamionowego (zalecane: 1,5–6 mm² dla obwodów głównych, 0,5–2,5 mm² dla pomocniczych). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak luzów.

FAQ

• Czy stycznik ma podświetlenie lub diodę sygnalizacyjną? Nie, stycznik 3RT2026-1KB40 nie jest wyposażony w podświetlenie. Zintegrowany warystor chroni cewkę przed przepięciami, co jest standardowym rozwiązaniem w tej serii.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje konkretnego stopnia IP dla samego urządzenia. Stycznik przeznaczony jest do montażu w rozdzielnicy lub obudowie, która zapewnia wymagany stopień ochrony przed dotykiem i ciałami stałymi (zazwyczaj IP20 w suchych pomieszczeniach).
• Czy stycznik może być używany w trybie ciągłym DC? Stycznik został zaprojektowany do pracy w kategorii AC-3 (przełączanie silników prądu przemiennego). Nie zaleca się stosowania go w obwodach prądu stałego bez sprawdzenia odpowiednich danych producenta. Dla obciążeń DC konieczna jest konsultacja z dokumentacją techniczną.
