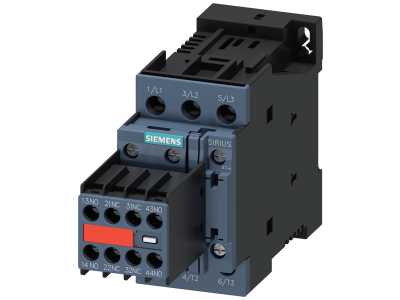

Stycznik AC-3, 25 A/11 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2026-1BB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20261BB443MA0

Opis i Kluczowe Cechy

Stycznik mocy SIRIUS 3RT2026-1BB44-3MA0 (wielkość S0) przeznaczony jest do kategorii użytkowania AC-3, co gwarantuje niezawodne przełączanie silników indukcyjnych. Urządzenie oferuje prąd znamionowy 25 A i moc 11 kW przy napięciu 400 V AC. Trzy bieguny główne oraz wbudowane zestyki pomocnicze 2NO+2NC zapewniają pełną funkcjonalność w układach sterowania. Napięcie sterowania cewki DC 24 V umożliwia bezpieczne i energooszczędne sterowanie z systemów automatyki. Przyłącze śrubowe ułatwia szybkie i pewne okablowanie.

• Prąd znamionowy 25 A / moc 11 kW (400 V AC, AC-3): Umożliwia bezpieczne załączanie i wyłączanie silników o znacznej mocy, bez ryzyka przeciążenia styków głównych.
• Napięcie sterowania cewki DC 24 V: Pozwala na stosowanie bezpiecznego niskiego napięcia w układach sterowania, kompatybilne z typowymi przekaźnikami PLC i sterownikami.

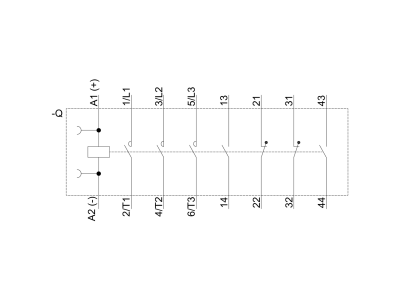

• Wbudowane zestyki pomocnicze 2NO+2NC: Eliminują potrzebę montażu dodatkowego łącznika pomocniczego, upraszczają konstrukcję rozdzielnicy i zapewniają sygnalizację stanu stycznika.
• Przyłącze śrubowe: Gwarantuje trwałe i pewne połączenie przewodów, odporne na wibracje, zgodne z wymaganiami instalacji przemysłowych.
• Kompaktowa obudowa wielkości S0: Oszczędza miejsce w szafie sterowniczej, a możliwość łączenia z akcesoriami systemu SIRIUS redukuje nakłady okablowania.

Zgodność z Normami

Stycznik SIRIUS 3RT2026-1BB44-3MA0 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego uniwersalność i dopuszczenie na rynkach globalnych. Urządzenie posiada oznaczenie CE oraz jest gotowe do pracy z silnikami o klasie sprawności IE3/IE4. Wszystkie parametry prądowe i napięciowe podane są dla pracy ciągłej w temperaturze otoczenia do +40°C.

Zastosowanie

Stycznik przeznaczony jest przede wszystkim do sterowania trójfazowymi silnikami indukcyjnymi w instalacjach przemysłowych i budynkowych. Dzięki wbudowanym zestykom pomocniczym znajduje zastosowanie w układach samopodtrzymania, sygnalizacji pracy oraz w systemach automatyki.

• Załączanie i wyłączanie silników o mocy do 11 kW (przy 400 V AC, kategoria AC-3) – idealne do napędów wentylatorów, pomp, sprężarek i przenośników.
• Sterowanie stycznikami większej mocy w układzie kaskadowym lub jako element rozdzielnicy głównej.
• Współpraca z przekaźnikami PLC, sterownikami swobodnie programowalnymi oraz systemami AS-Interface i IO-Link dzięki cewce DC 24 V.
• Zastosowanie w automatyce budynkowej i maszynowej jako komponent systemu SIRIUS – z możliwością łączenia z modułami funkcjonalnymi i systemem zasilania 3RV29.

Wskazówki Montażowe

Montaż stycznika może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed podłączeniem przewodów należy bezwzględnie odłączyć napięcie zasilania. Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta (zwykle 1,2–1,5 Nm dla przewodów o przekroju 1,5–6 mm²). Przekrój przewodów dobrać do prądu obciążenia i zabezpieczeń nadprądowych. Stycznik nie wymaga dodatkowego zasilania pomocniczego – cewka DC 24 V sterowana jest bezpośrednio z systemu sterowania.

FAQ

• Czy stycznik posiada wbudowane zestyki pomocnicze? Tak, w standardzie zamontowane są na stałe 2 zestyki normalnie otwarte (NO) i 2 normalnie zamknięte (NC), co eliminuje potrzebę dokupowania osobnego łącznika pomocniczego.
• Jakie napięcie sterowania jest wymagane dla cewki? Cewka stycznika jest przystosowana do napięcia stałego DC 24 V. Należy stosować źródło stabilizowane o napięciu 24 V DC, zgodne z parametrami podanymi na tabliczce znamionowej (zwykle zakres tolerancji ±20%).
• Czy stycznik nadaje się do bezpośredniego rozruchu silnika o mocy 11 kW? Tak, przy napięciu sieci 400 V AC i kategorii użytkowania AC-3 stycznik może bezpośrednio załączać i wyłączać silnik o mocy 11 kW. Należy jednak pamiętać o odpowiednim zabezpieczeniu przeciążeniowym i zwarciowym (np. wyłącznik silnikowy lub bezpieczniki).
