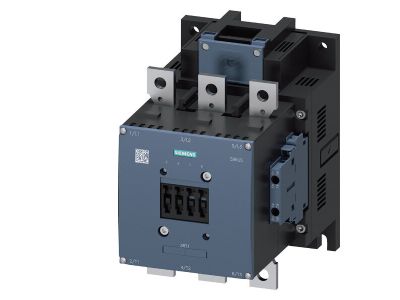

Stycznik,AC-3e,225A/110kW/400V,3-bieg.,AC/DC220-240V,2NO+2NC,szyna przyłączeniowa /przyłącze śrubowe | 3RT1064-6AP36 Siemens

Alternatywny kod produktu: 3RT10646AP36

Opis i Kluczowe Cechy

Stycznik mocy Siemens 3RT1064-6AP36 z serii SIRIUS 3RT1 to aparat łączeniowy kategorii AC-3e przeznaczony do sterowania odbiornikami o dużym obciążeniu. Prąd 225 A i moc 110 kW przy 400 V AC zapewniają niezawodną pracę w układach napędowych i rozdzielnicach głównych. Cewka przystosowana do zasilania AC/DC 220-240 V umożliwia uniwersalne wysterowanie, a dwa zestawy styków pomocniczych (2NO+2NC) dają elastyczność w realizacji obwodów sterowania i sygnalizacji. Szerokość modułu (brak danych – pominięto) oraz wyposażenie w szynę przyłączeniową z zaciskami śrubowymi ułatwiają szybki montaż na szynie TH35.

• Prąd znamionowy 225 A (AC-3e): Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania lub uszkodzenia styków.
• Moc załączania 110 kW przy 400 V: Stosowany do bezpośredniego sterowania silników trójfazowych o dużej mocy, zgodnie z kategorią AC-3e.
• Cewka AC/DC 220-240 V: Uniwersalne napięcie sterowania – ułatwia integrację z różnymi systemami automatyki i obwodami pomocniczymi.
• Styki pomocnicze 2NO+2NC: Dwa zestawy umożliwiają realizację układów sygnalizacji, blokad czy dodatkowych funkcji sterowania bez potrzeby stosowania zewnętrznych przekaźników.
• Szyna przyłączeniowa i zaciski śrubowe: Szybkie i pewne okablowanie – zmniejsza czas montażu nawet w trudno dostępnych miejscach.

Zgodność z Normami

Stycznik spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Producent deklaruje zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej, co potwierdza niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Urządzenie dedykowane do obwodów głównych i pomocniczych w rozdzielnicach, szafach sterowniczych oraz układach automatyki. Sprawdza się w sterowaniu dużymi odbiornikami prądu.

• Bezpośrednie załączanie i wyłączanie silników trójfazowych (kategoria AC-3e) – np. wentylatory, pompy, sprężarki.
• Sterowanie odbiornikami rezystancyjnymi (AC-1) w układach grzewczych lub oświetleniowych o wysokim poborze mocy.
• Realizacja układów blokad i sygnalizacji – wykorzystanie styków pomocniczych 2NO+2NC do komunikacji z PLC lub przekaźnikami.
• Zastosowanie w rozdzielnicach głównych jako stycznik liniowy lub wyłącznik silnikowy w połączeniu z zabezpieczeniami nadprądowymi.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) lub za pomocą śrub. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 225 A i temperaturę otoczenia.

FAQ

• Czy stycznik jest wyposażony w podświetlenie? Nie, model 3RT1064-6AP36 nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu zaleca się wykorzystanie styków pomocniczych i osobnych lamp sygnalizacyjnych.
• Jaki jest stopień ochrony stycznika? W dostarczonych danych nie podano stopnia IP. Standardowo aparaty tej serii montowane wewnątrz rozdzielnic mają ochronę IP20, co pozwala na pracę w suchych pomieszczeniach. W przypadku innych warunków należy zastosować obudowę zewnętrzną.
• Jakie napięcie cewki mogę zastosować? Cewka jest przystosowana do napięć AC i DC w zakresie 220-240 V. Należy bezwzględnie dostarczyć napięcie zgodne z oznaczeniami na tabliczce znamionowej – nie wolno przekraczać zakresu.
