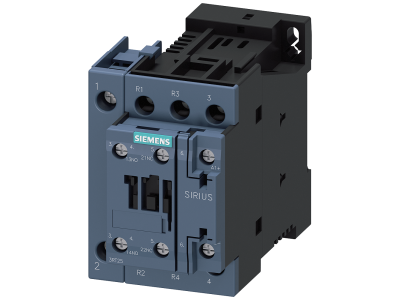

Stycznik 2NO+2NC, AC-3, 11kW DC24V 4-bieg. 2NO+2NC | 3RT2526-1BB40 Siemens

Alternatywny kod produktu: 3RT25261BB40

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2526-1BB40 (wielkość S0) przeznaczony jest do przełączania biegunów silników dźwignicowych lub dwóch oddzielnych odbiorników. Wyposażony w styki główne 2NO+2NC oraz pomocnicze 1NO+1NC, przystosowany do pracy w kategorii AC-3 przy prądzie 25 A i mocy 11 kW przy 400 V. Cewka sterowana napięciem DC 24 V. Dzięki kompaktowej budowie i wysokiej niezawodności styku zapewnia bezpieczną pracę w wymagających aplikacjach przemysłowych.

• Styki główne 2NO+2NC: Umożliwiają przełączanie biegunów silnika lub dwóch niezależnych obwodów bez dodatkowych elementów.
• Prąd znamionowy AC-3: 25 A / Moc 11 kW przy 400 V: Gwarantuje niezawodne łączenie silników o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie cewki DC 24 V: Umożliwia bezpośrednie sterowanie z układów automatyki i sterowników PLC bez konieczności stosowania dodatkowych zasilaczy.
• Styki pomocnicze 1NO+1NC: Ułatwiają realizację sygnalizacji stanu lub blokad bez montażu dodatkowych łączników.
• Przyłącze śrubowe: Zapewnia pewne i trwałe połączenie przewodów, odporne na wibracje typowe w szafach sterowniczych.

Zgodność z Normami

Stycznik 3RT2526-1BB40 spełnia wymagania norm międzynarodowych (IEC, UL/CSA) i posiada certyfikat CE. Produkt jest dopuszczony do stosowania na całym świecie, co gwarantuje bezpieczeństwo użytkowania zgodnie z obowiązującymi przepisami.

Zastosowanie

Stycznik przeznaczony jest do pracy w aplikacjach przemysłowych wymagających przełączania biegunów silników dźwignicowych lub dwóch oddzielnych odbiorników. Sprawdza się w układach automatyki i sterowania.

• Przełączanie biegunów silników dźwignicowych (suwnice, żurawie) w kategorii AC-3.
• Sterowanie dwoma niezależnymi odbiornikami (np. silniki, grzałki) z jednego stycznika.
• Współpraca z systemami sterowania PLC oraz przekaźnikami w rozdzielnicach i szafach sterowniczych.
• Zastosowanie w instalacjach przemysłowych wymagających kompaktowej aparatury i wysokiej niezawodności łączeniowej.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac należy zapoznać się z dokumentacją producenta – moment dokręcania zacisków oraz przekrój przewodów dobrać zgodnie z danymi katalogowymi dla prądu 25 A. Należy zachować szczególną ostrożność przy podłączaniu cewki DC 24 V – nie przekraczać dopuszczalnego napięcia.

FAQ

• Czy stycznik ma podświetlenie? Stycznik Siemens 3RT2526-1BB40 nie posiada fabrycznego podświetlenia – sygnalizację stanu można zrealizować za pomocą styków pomocniczych 1NO+1NC i zewnętrznej lampki sygnalizacyjnej.
• Jaki stopień ochrony ma to urządzenie? Stycznik przeznaczony jest do montażu wewnątrz rozdzielnicy, standardowo dla aparatury modułowej przyjmuje się stopień ochrony IP20. Producent nie podaje wyższego stopnia – nie należy go instalować w miejscach narażonych na wilgoć lub pył.
• Czy stycznik nadaje się do przełączania silników jednofazowych? Stycznik jest przystosowany do pracy w kategorii AC-3 (silniki pierścieniowe i klatkowe). Może być stosowany do silników jednofazowych, o ile parametry prądowe i napięciowe mieszczą się w zakresie danych znamionowych (25 A, 400 V), ale zawsze należy to zweryfikować z dokumentacją silnika.
