Stycznik AC-1, 3kW, 400V, styki 1S+1, 24VDC, 4-biegunowy, wlk. S0, przyłącze śrubowe | 3RT2327-1BB40 Siemens

Alternatywny kod produktu: 3RT23271BB40

Opis i Kluczowe Cechy

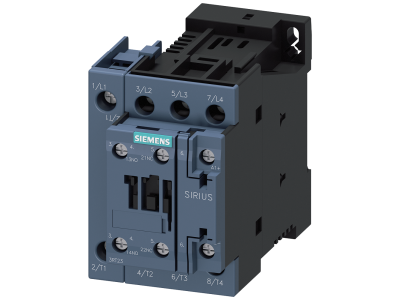

Stycznik AC-1 o symbolu 3RT2327-1BB40 to 4-biegunowa aparatura łączeniowa zaprojektowana do załączania i wyłączania obciążeń rezystancyjnych o mocy do 3 kW przy napięciu 400 V AC. Wyposażony w cewkę sterującą 24 V DC oraz wbudowane styki pomocnicze 1 zwierny i 1 rozwierny (1NO+1NC). Obudowa w rozmiarze S0 z przyłączem śrubowym zapewnia pewne i trwałe połączenie przewodów oraz łatwy montaż na szynie TH35.

• Kategoria AC-1: Dedykowany do pracy z obciążeniami rezystancyjnymi, takimi jak grzejniki, piece oporowe, co gwarantuje niezawodne łączenie bez ryzyka nadmiernego zużycia styków.
• Moc znamionowa 3 kW przy 400 V AC: Umożliwia bezpieczne sterowanie odbiornikami o znacznym poborze mocy w sieciach trójfazowych.
• Cewka sterująca 24 V DC: Pozwala na bezpośrednie sterowanie z układów automatyki, sterowników PLC lub niskonapięciowych źródeł napięcia stałego.
• 4 bieguny główne: Zapewniają kompletną komutację w obwodach trójfazowych z możliwością dodatkowego przełączania przewodu neutralnego (w zależności od konfiguracji).
• Wbudowane styki pomocnicze 1NO+1NC (1S+1): Ułatwiają realizację układów sygnalizacji, blokad lub sprzężeń zwrotnych bez konieczności stosowania dodatkowych zestyków.
• Przyłącze śrubowe i obudowa S0: Standardowy montaż na szynie TH35, pewne i łatwe podłączenie przewodów o odpowiednim przekroju.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm dla aparatury łączeniowej i sterowniczej. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami.

Zastosowanie

Stycznik AC-1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie obciążeń rezystancyjnych w instalacjach przemysłowych i budynkowych.

• Sterowanie grzejnikami elektrycznymi, piecami oporowymi oraz promiennikami ciepła.
• Komutacja obwodów oświetlenia żarowego lub halogenowego (przy odpowiednim doborze mocy).
• Załączanie transformatorów i dławików w obwodach o charakterze rezystancyjno-indukcyjnym w kategorii AC-1.
• Automatyka budynkowa – sterowanie wentylatorami, pompami lub innymi urządzeniami o niewielkiej indukcyjności.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (kwalifikacje E i D). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montować na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub przyłączeniowych oraz dobór przekroju przewodów powinny być zgodne z dokumentacją techniczną producenta oraz obowiązującymi przepisami (np. PN-IEC 60364).

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik stanu? W standardowym wykonaniu stycznik nie zawiera wbudowanego podświetlenia. Stan załączenia można monitorować poprzez styki pomocnicze 1NO+1NC.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy typowy stopień ochrony to IP20. W przypadku stycznika 3RT2327-1BB40 nie podano konkretnego stopnia – należy zakładać ochronę przed dotykiem palcem (IP20) zgodnie z przeznaczeniem do wnętrza szaf sterowniczych.
• Czy stycznik może być sterowany napięciem przemiennym AC? Nie – cewka przystosowana jest wyłącznie do napięcia stałego 24 V DC. Zastosowanie napięcia przemiennego może uszkodzić cewkę.
