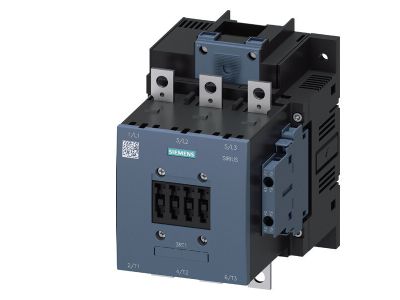

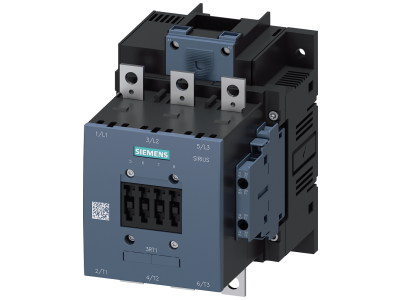

Stycznik AC-1, 275 A/690 V/40 °C, 3-bieg., AC/DC 110-127V, 2NO+2NC | 3RT1456-6AF36 Siemens

Alternatywny kod produktu: 3RT14566AF36

Opis i Kluczowe Cechy

Stycznik AC-1 o symbolu 3RT1456-6AF36 przeznaczony do łączenia obwodów o prądzie 275 A przy napięciu 690 V w temperaturze otoczenia do 40 °C. Trzybiegunowa konstrukcja umożliwia sterowanie trójfazowymi odbiornikami rezystancyjnymi. Cewka przystosowana do napięcia AC/DC 110–127 V zapewnia kompatybilność z różnymi źródłami zasilania, a wbudowane styki pomocnicze 2NO+2NC poszerzają możliwości sygnalizacji i realizacji blokad. Szerokość modułu nie została określona w danych technicznych – w przypadku montażu w rozdzielnicy należy uwzględnić wymiary fizyczne urządzenia.

• Prąd 275 A (AC-1): Bezpieczna praca w obwodach rezystancyjnych, takich jak piece przemysłowe czy grzałki, bez ryzyka przegrzania styków.
• Napięcie 690 V: Odpowiedni do sieci trójfazowych wysokiego napięcia (np. 400 V, 690 V) z zapasem izolacji.
• Cewka AC/DC 110–127 V: Elastyczność zasilania – może być sterowana zarówno napięciem przemiennym, jak i stałym w szerokim zakresie.
• Styki pomocnicze 2NO+2NC: Umożliwiają realizację sygnalizacji stanu załączenia, blokad elektrycznych oraz przekazywanie impulsów do układów sterowania.
• Kategoria użytkowania AC-1: Zapewnia niezawodne łączenie obciążeń nieindukcyjnych, co jest kluczowe w aplikacjach grzewczych i oświetleniowych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami dla aparatury łączeniowej (normy DIN). Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymagań bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących na rynku Unii Europejskiej. W dostarczonej dokumentacji nie podano konkretnych numerów norm – w razie potrzeby szczegółowe informacje są dostępne u producenta.

Zastosowanie

Stycznik AC-1 3RT1456-6AF36 znajduje zastosowanie głównie w obwodach o charakterze rezystancyjnym, gdzie wymagane jest niezawodne załączanie i wyłączanie dużych prądów. Sprawdza się w przemyśle, energetyce oraz instalacjach komercyjnych.

• Sterowanie trójfazowymi grzałkami, piecami oporowymi i suszarniami przemysłowymi.
• Załączanie obciążeń oświetleniowych dużej mocy (np. lampy halogenowe, żarowe) w systemach sterowania DALI lub sieciach typu ON/OFF.
• Praca jako stycznik główny w rozdzielnicach zasilających maszyny i linie produkcyjne w obwodach prądu przemiennego.
• Budowa układów blokad elektrycznych i sygnalizacji stanu przy użyciu styków pomocniczych 2NO+2NC.

Wskazówki Montażowe

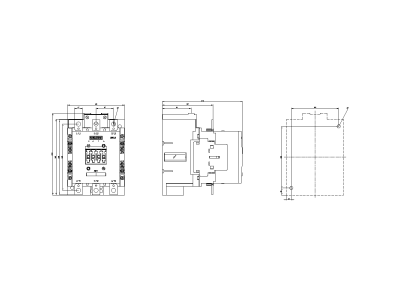

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) i zapoznane z dokumentacją techniczną. Przed przystąpieniem do prac bezwzględnie odłącz napięcie we wszystkich biegunach i zabezpiecz przed przypadkowym załączeniem. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami dla prądu 275 A – zaleca się stosowanie przewodów miedzianych o odpowiednim przekroju (np. 95 mm² lub większym w zależności od warunków chłodzenia). Moment dokręcania śrub zacisków oraz rodzaj końcówek należy dostosować do zaleceń producenta zawartych w karcie katalogowej.

FAQ

• Jakiej kategorii użytkowania odpowiada stycznik 3RT1456-6AF36? Praca w kategorii AC-1 (obciążenia rezystancyjne). Nie jest przeznaczony do silników (AC-3/AC-4) ani innych obciążeń indukcyjnych bez dodatkowego doboru.
• Jakie napięcie zasilania cewki jest wymagane? Cewka przystosowana jest do napięcia AC/DC 110–127 V. Należy podać napięcie z tego zakresu – zarówno prąd przemienny (50/60 Hz), jak i stały jest akceptowany.

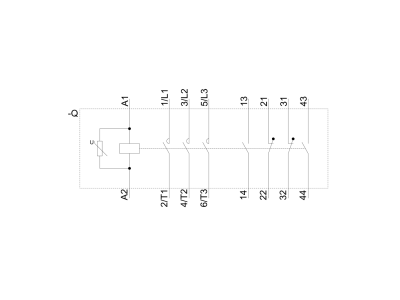

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, wyposażony jest w dwa styki normalnie otwarte (NO) i dwa normalnie zamknięte (NC) – łącznie 2NO+2NC. Służą one do sygnalizacji stanu załączenia oraz realizacji blokad.
