Stycznik AC-1, 22 A/400 V/40 °C, S00, 4-bieg., DC 24V | 3RT2317-2BB40 Siemens

Alternatywny kod produktu: 3RT23172BB40

Opis i Kluczowe Cechy

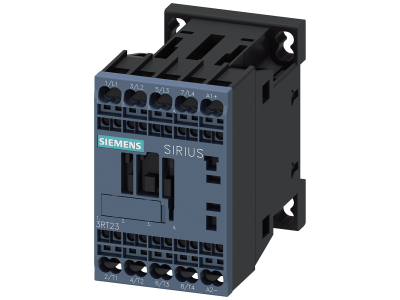

Stycznik SIRIUS 3RT2317-2BB40 firmy Siemens przeznaczony jest do łączenia i rozłączania odbiorników omowych w kategorii AC-1. Urządzenie o prądzie znamionowym 22 A przy napięciu 400 V i temperaturze otoczenia 40 °C zapewnia bezpieczną pracę w obwodach grzejnych, piecach rezystancyjnych oraz innych obciążeniach rezystancyjnych. Stycznik ma 4 bieguny główne, a cewka sterująca przystosowana jest do napięcia stałego 24 V DC, co umożliwia bezpośrednie sterowanie z typowych układów automatyki. Dzięki kompaktowej obudowie w rozmiarze S00 urządzenie zajmuje mało miejsca w szafie sterowniczej.

• Prąd znamionowy AC-1 = 22 A (400 V, 40 °C): Umożliwia niezawodne przełączanie odbiorników rezystancyjnych o znacznym obciążeniu bez ryzyka przegrzania styków.

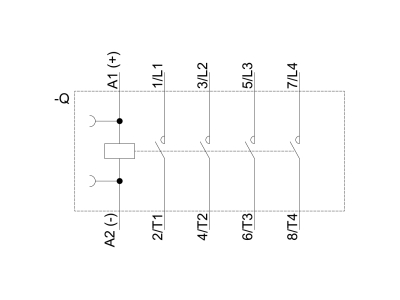

• 4 bieguny główne: Pozwalają na jednoczesne załączanie trzech faz i neutralnego przewodu w obwodach trójfazowych, upraszczając konfigurację instalacji.
• Cewka sterująca DC 24 V: Bezpośrednie sterowanie z przekaźników, sterowników PLC lub zasilaczy 24 V DC – niskie napięcie zwiększa bezpieczeństwo obsługi.

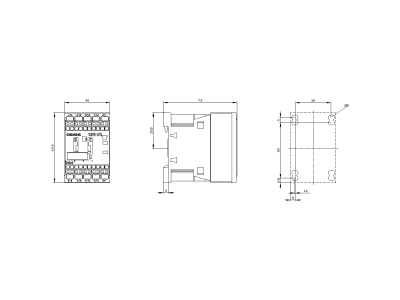

• Rozmiar S00 (kompaktowa budowa): Oszczędność miejsca na szynie DIN, idealny do rozdzielnic o ograniczonej przestrzeni.
• Zgodność z systemem SIRIUS: Możliwość rozbudowy o łączniki pomocnicze, wyzwalacze i moduły komunikacyjne (AS-i, IO-Link) w ramach zintegrowanego systemu modułowego.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, posiada deklarację zgodności CE. Producent deklaruje odporność na warunki klimatyczne i dopuszczenie do stosowania na całym świecie. Szczegółowe normy produktowe znajdują się w dokumentacji technicznej urządzenia.

Zastosowanie

Stycznik 3RT2317-2BB40 przeznaczony jest do sterowania odbiornikami rezystancyjnymi w instalacjach przemysłowych i komercyjnych. Dzięki 4-biegunowej konfiguracji oraz cewce DC 24 V znajduje zastosowanie w następujących scenariuszach:

• Łączenie i rozłączanie obwodów grzejnych (piece oporowe, grzałki, maty grzewcze) w sterowaniu temperatury.
• Załączanie oświetlenia z żarówkami halogenowymi lub żarowymi (obciążenie rezystancyjne).
• Przełączanie obwodów sterowniczych w rozdzielnicach automatyki budynkowej i przemysłowej jako element pośredniczący między sterownikiem PLC a odbiornikiem.
• Praca w układach wentylacji i klimatyzacji przy obciążeniach rezystancyjnych (np. nagrzewnice elektryczne).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przewody należy podłączać zgodnie z przekrojem dobranym do prądu 22 A oraz dokumentacją techniczną producenta. Momenty dokręcania śrub przyłączeniowych muszą być zgodne z danymi na obudowie lub w instrukcji. Należy zapewnić odpowiednią wentylację otoczenia, aby temperatura nie przekraczała 40 °C.

FAQ

• Czy stycznik posiada podświetlenie? Nie, stycznik nie jest wyposażony w podświetlenie. Sygnalizację załączenia można zrealizować przez dodatkowy łącznik pomocniczy lub lampkę kontrolną w obwodzie sterowania.
• Jaki jest stopień ochrony obudowy? Stycznik posiada stopień ochrony IP20, zapewniający ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm. Do pracy w środowisku o podwyższonej wilgotności należy stosować dodatkowe osłony.
• Jaki jest tryb pracy styków głównych? Stycznik przeznaczony jest do pracy w kategorii AC-1 (obciążenia rezystancyjne, cosφ ≥ 0,95). Nie jest przewidziany do przełączania silników lub obciążeń indukcyjnych bez zastosowania odpowiednich zabezpieczeń.
