Stycznik AC-1, 18 A/400 V/40 °C, S00, 4-bieg., DC 24V | 3RT2316-1BB40 Siemens

Alternatywny kod produktu: 3RT23161BB40

Opis i Kluczowe Cechy

Stycznik AC-1 o symbolu 3RT2316-1BB40 to 4-biegunowy aparat łączeniowy przystosowany do prądu 18 A przy napięciu 400 V AC w temperaturze otoczenia 40°C. Cewka sterująca zasilana napięciem stałym 24 V DC umożliwia łatwą integrację z układami PLC i sterownikami. Wielkość S00 oznacza kompaktową obudowę, która ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 18 A w kat. AC-1: gwarantuje bezpieczne łączenie obciążeń rezystancyjnych, takich jak grzałki czy piece, bez ryzyka przegrzania styków.
• Napięcie znamionowe 400 V AC: odpowiedni do zastosowań w typowych sieciach przemysłowych i instalacjach budynkowych.
• Cewka DC 24 V: niskonapięciowe sterowanie kompatybilne z sygnałami z przekaźników, czujników i sterowników programowalnych.

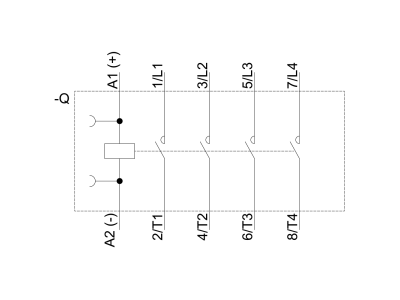

• 4 bieguny (4-bieg.): umożliwia przełączanie czterech niezależnych obwodów, co zwiększa elastyczność konfiguracji układu.
• Wielkość S00: kompaktowa konstrukcja oszczędza miejsce na szynie TH35 i upraszcza okablowanie.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla aparatury łączeniowej, co zapewnia niezawodność i bezpieczeństwo eksploatacji.

Zastosowanie

Stycznik 3RT2316-1BB40 przeznaczony jest do sterowania odbiornikami w obwodach prądu przemiennego o charakterze rezystancyjnym lub lekko indukcyjnym.

• Sterowanie grzałkami elektrycznymi, piecami oporowymi i promiennikami ciepła.
• Załączanie oświetlenia żarowego, halogenowego oraz LED (po uwzględnieniu prądów rozruchowych).
• Praca w układach sygnalizacji i blokad elektrycznych w automatyce przemysłowej.
• Wykorzystanie w pomocniczych obwodach sterowania wymagających separacji galwanicznej wielu torów.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową określoną w dokumentacji producenta. Moment dokręcania śrub zacisków – według instrukcji dołączonej do stycznika.

FAQ

• Jakie jest napięcie sterowania tego stycznika? Cewka zaprojektowana jest na napięcie stałe 24 V DC (DC 24V).
• Jaka jest kategoria użytkowania stycznika? To stycznik kategorii AC-1, przeznaczony do obciążeń rezystancyjnych lub lekko indukcyjnych (np. grzałki, piece). Nie nadaje się do sterowania silnikami.
• Czy stycznik ma wbudowane podświetlenie? Produkt nie zawiera wbudowanego podświetlenia – do sygnalizacji stanu można zastosować zewnętrzne moduły LED lub lampki.
