Stycznik AC-1, 18 A/400 V/40 °C, S00, 4-bieg., AC 230V, 50/60Hz | 3RT2316-1AP00 Siemens

Alternatywny kod produktu: 3RT23161AP00

Opis i Kluczowe Cechy

Stycznik AC-1 firmy Siemens, oznaczony symbolem 3RT2316-1AP00, to kompaktowy element systemu SIRIUS przeznaczony do przełączania odbiorników rezystancyjnych. Urządzenie wyposażone w 4 bieguny główne, prąd znamionowy 18 A w kategorii AC-1 przy temperaturze 40°C oraz napięcie pracy 400 V AC. Cewka sterująca przystosowana do napięcia AC 230 V 50/60 Hz. Wielkość S00 gwarantuje oszczędność miejsca w rozdzielnicach.

• Prąd znamionowy AC-1: 18 A (przy 40°C): pozwala na bezpieczne przełączanie obciążeń rezystancyjnych bez ryzyka przegrzania styków.
• Napięcie znamionowe 400 V AC: odpowiednie do standardowych instalacji niskiego napięcia z prądem przemiennym.

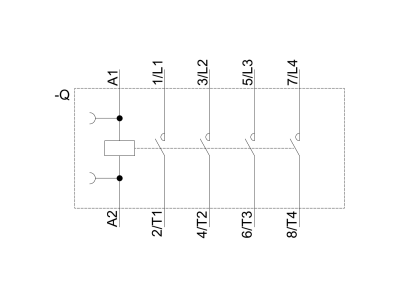

• 4 bieguny: umożliwiają załączanie obwodów trójfazowych z neutralnym lub dwóch niezależnych obwodów jednofazowych.
• Cewka AC 230 V 50/60 Hz: łatwa integracja z typowymi układami sterowania zasilanymi z sieci oświetleniowej.
• Wielkość S00: kompaktowa obudowa minimalizująca zajmowaną przestrzeń w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz posiada certyfikat CE. Dopuszczony do stosowania według standardów UL/CSA, co potwierdza jego globalną akceptację w różnych systemach elektrycznych.

Zastosowanie

Stycznik przewidziany jest do przełączania obciążeń omowych w układach prądu przemiennego. Sprawdza się w aplikacjach wymagających niezawodnego załączania i wyłączania odbiorników o charakterze rezystancyjnym.

• Sterowanie grzałkami i piecami oporowymi w instalacjach przemysłowych.
• Załączanie obwodów oświetlenia żarowego lub halogenowego.
• Przełączanie oporów w procesach technologicznych (np. suszarnie, podgrzewacze).
• Budowa układów automatyki budynkowej i przemysłowej jako element wykonawczy dla sygnałów z PLC lub przekaźników.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35. Momenty dokręcania połączeń oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy i temperaturę otoczenia.

FAQ

• Jaki jest prąd znamionowy stycznika w kategorii AC-1? Prąd znamionowy wynosi 18 A przy temperaturze otoczenia 40°C. Przy wyższych temperaturach może wymagać deratingu.
• Czy stycznik posiada wbudowane podświetlenie lub sygnalizację? Nie, w standardowym wykonaniu nie ma wbudowanego podświetlenia. W razie potrzeby można zastosować zewnętrzne moduły sygnalizacyjne dostępne w systemie SIRIUS.
• Do jakich obciążeń przeznaczona jest kategoria AC-1? AC-1 to kategoria użytkowania dla obciążeń rezystancyjnych (np. grzałki, rezystory). Stycznik nie jest przystosowany do przełączania silników (AC-3/AC-4) ani obciążeń indukcyjnych.
