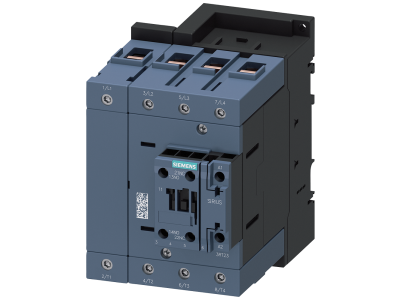

Stycznik AC-1, 110A, 400V/40st.C, 4-bieg. 20-33VAC/DC 50/60Hz 1NO+1NC zaciski śrubowe, wymiary:S3 | 3RT2344-1NB30 Siemens

Alternatywny kod produktu: 3RT23441NB30

Opis i Kluczowe Cechy

Stycznik AC-1 o symbolu 3RT2344-1NB30 przeznaczony jest do łączenia i rozłączania obwodów o prądzie znamionowym 110 A przy napięciu 400 V AC (kategoria AC-1). Dzięki czterem biegunom głównym oraz uniwersalnej cewce sterującej 20-33 V AC/DC sprawdza się w wymagających aplikacjach przemysłowych. Kompaktowa obudowa w rozmiarze S3 ułatwia montaż na szynie TH35.

• Prąd znamionowy 110 A (AC-1, 40°C): Bezpieczna praca z obciążeniami rezystancyjnymi o dużym poborze mocy – idealny do sterowania grzejnikami, piecami czy nagrzewnicami.
• Cztery bieguny główne (4NO): Umożliwiają przełączanie wszystkich przewodów w instalacji trójfazowej z przewodem neutralnym – jeden stycznik zamiast trzech.
• Cewka sterująca 20-33 V AC/DC 50/60 Hz: Szeroki zakres napięć zasilania pozwala na bezpośrednie podłączenie do typowych systemów PLC, przekaźników lub źródeł napięcia stałego bez dodatkowych konwerterów.
• Wbudowane styki pomocnicze 1NO+1NC: Umożliwiają sygnalizację stanu załączenia, realizację blokad lub sterowanie dodatkowymi urządzeniami bez konieczności stosowania oddzielnych modułów.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów – wysoka odporność na drgania i obciążenia termiczne.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE oraz jest zgodny z dyrektywami niskonapięciową i EMC. Montaż i eksploatacja zgodnie z dokumentacją producenta gwarantują niezawodność w warunkach przemysłowych.

Zastosowanie

Stycznik AC-1 110A doskonale nadaje się do sterowania odbiornikami o charakterze rezystancyjnym i małoindukcyjnym. Dzięki czterem biegunom i pomocniczym stykom znajduje zastosowanie m.in. w:

• Sterowaniu grzałkami, piecami oporowymi, nagrzewnicami kanałowymi w instalacjach HVAC.
• Łączeniu obwodów oświetlenia przemysłowego (lampy halogenowe, LED, jarzeniowe) w grupach.
• Przełączaniu silników o małej mocy (kategoria AC-3) – po sprawdzeniu obciążalności wg katalogu.
• Automatyce budynkowej jako element rozdzielnic głównych i podrozdzielni.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Stycznik przeznaczony jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz obciążalnością prądową styków. Moment dokręcania zacisków śrubowych musi być zgodny z danymi w dokumentacji technicznej producenta. Należy zapewnić odpowiednią wentylację wokół urządzenia – maksymalna temperatura otoczenia 40°C.

FAQ

• Czy cewka stycznika może być zasilana napięciem stałym i zmiennym? Tak, cewka jest uniwersalna – przeznaczona do pracy przy napięciu 20-33 V zarówno AC, jak i DC. Częstotliwość 50/60 Hz nie ma wpływu na działanie przy napięciu zmiennym.
• Jaki jest stopień ochrony stycznika? Produkt jest przeznaczony do zabudowy w rozdzielnicy. Typowy stopień ochrony obudowy styczników wynosi IP20, ale nie został podany w danych – zalecamy montaż w szafie o odpowiedniej szczelności.
• Czy stycznik można wykorzystać do sterowania silnikami indukcyjnymi? Stycznik skategoryzowano dla AC-1 (obciążenia rezystancyjne). Do silników o kategorii AC-3 wymagane jest sprawdzenie obciążalności w katalogu producenta – parametry kontaktronów mogą wymagać deratingu prądu.
