Stycznik AC-3e, 80 A/37 kW/400V, 3-biegunowy, AC 230V, 50/60Hz, 2NO+2NC,przyłącze śrubowe | 3RT2038-1AL24 Siemens

Alternatywny kod produktu: 3RT20381AL24

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2038-1AL24 to urządzenie przeznaczone do przełączania silników w kategorii AC-3e. Zapewnia prąd znamionowy 80 A oraz moc 37 kW przy napięciu 400 V, co gwarantuje bezpieczną i niezawodną pracę w przemysłowych układach napędowych. Trzy bieguny główne i wbudowane styki pomocnicze 2NO+2NC ułatwiają integrację z systemami sterowania. Przyłącze śrubowe umożliwia solidne i trwałe podłączenie przewodów.

• Prąd znamionowy AC-3e 80 A / moc 37 kW przy 400 V: bezpieczne przełączanie silników o dużym obciążeniu bez ryzyka przegrzania styków, odpowiednie do zastosowań przemysłowych.
• Cewka sterująca AC 230 V 50/60 Hz: kompatybilność z typowymi instalacjami napięcia sterowniczego, możliwość bezpośredniego podłączenia do wyjść przekaźnikowych sterowników PLC.

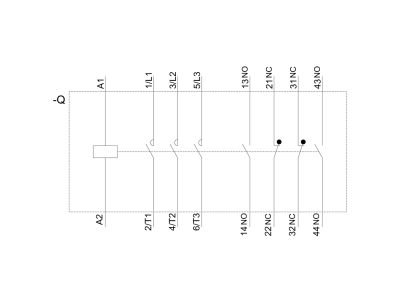

• Wbudowane styki pomocnicze 2NO+2NC: elastyczność w realizacji obwodów sygnalizacji, blokad i samopodtrzymania – redukcja konieczności stosowania dodatkowych łączników.
• Kompaktowa budowa w systemie SIRIUS: optymalne dopasowanie do modułowej rozdzielnicy, oszczędność miejsca w szafie sterowniczej, łatwa rozbudowa o akcesoria.
• Przyłącze śrubowe: pewny i trwały montaż przewodów o odpowiednim przekroju, odporność na wibracje i obciążenia mechaniczne.

Zgodność z Normami

Stycznik Siemens 3RT2038-1AL24 jest dopuszczony do stosowania zgodnie z międzynarodowymi normami IEC oraz UL/CSA. Produkt posiada certyfikację CE i jest gotowy do pracy w układach z silnikami IE3/IE4. Spełnia wymagania dla kategorii użytkowania AC-3e, co potwierdza jego przeznaczenie do przełączania silników.

Zastosowanie

Stycznik SIRIUS 3RT2 został zaprojektowany do sterowania silnikami indukcyjnymi i innymi odbiornikami w przemysłowych instalacjach elektrycznych. Sprawdza się w układach wymagających dużej niezawodności i częstego łączenia.

• Sterowanie silnikami pomp, wentylatorów, sprężarek i przenośników w zakładach produkcyjnych.
• Załączanie i wyłączanie odbiorników rezystancyjnych, np. grzałek przemysłowych w systemach HVAC.
• Integracja z systemami automatyki budynkowej i liniami produkcyjnymi jako element wykonawczy dla sterowników PLC.
• Realizacja obwodów zabezpieczeń i sygnalizacji dzięki wbudowanym stykom pomocniczym 2NO+2NC.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Moment dokręcania śrub przyłączeniowych oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Zastosuj przewody o przekroju dostosowanym do prądu 80 A. Zachowaj odpowiednie odstępy izolacyjne i wentylacyjne.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik stanu? W standardowej wersji 3RT2038-1AL24 nie ma wbudowanego podświetlenia. Stan załączenia można monitorować za pomocą styków pomocniczych 2NO+2NC.
• Jaki jest stopień ochrony stycznika? W dostarczonych danych nie podano stopnia IP. W typowych warunkach pracy w rozdzielnicy aparatura modułowa posiada IP20, jednak szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
• Czy styk pomocniczy może pracować w trybie przełącznym? Wbudowane styki pomocnicze to oddzielne zestyk NO (normalnie otwarty) i NC (normalnie zamknięty) – każdy w liczbie 2. Nie tworzą one pary przełącznej (changeover), ale można je dowolnie konfigurować w obwodzie.
