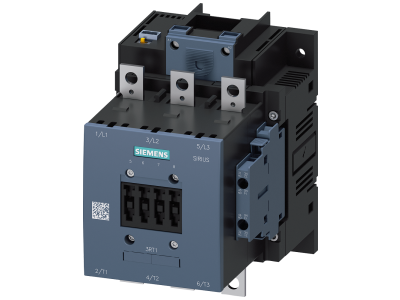

Stycznik 75KW/400V/AC-3 AC/DC znamion.nap. sterujące UC 96-127V styki pom. 2NO+2NC 3-bieg., wlk. S6 | 3RT1055-6NF36 Siemens

Alternatywny kod produktu: 3RT10556NF36

Opis i Kluczowe Cechy

Stycznik o symbolu 3RT1055-6NF36 (wielkość S6) przeznaczony do sterowania trójfazowymi odbiornikami o mocy do 75 kW przy napięciu 400 V AC w kategorii AC-3. Wyposażony w cewkę sterującą przystosowaną do napięcia uniwersalnego UC 96–127 V (AC/DC), co pozwala na elastyczne zasilanie obwodu sterowania zarówno napięciem przemiennym, jak i stałym. Blok styków pomocniczych 2NO+2NC umożliwia realizację dodatkowych funkcji sygnalizacji, blokad czy sterowania bez konieczności stosowania osobnych modułów.

• Moc 75 kW / 400 V AC-3: bezpieczne załączanie i wyłączanie silników klatkowych o dużym obciążeniu, zapewniając wysoką trwałość łączeniową przy pełnym obciążeniu.
• Napięcie sterujące UC 96–127 V AC/DC: uniwersalna cewka akceptuje szeroki zakres napięć, co ułatwia integrację z istniejącymi obwodami sterowania (bez konieczności stosowania przetwornic czy dodatkowych zasilaczy).
• Styki pomocnicze 2NO+2NC: wbudowane styki zwierne i rozwierne umożliwiają realizację obwodów sygnalizacji, blokad krzyżowych lub sprzężenia zwrotnego bez zajmowania dodatkowego miejsca w szafie.
• Konstrukcja 3-biegunowa, wielkość S6: zoptymalizowana pod kątem wydajności chłodzenia i kompaktowych wymiarów, co pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu wysokiej obciążalności.
• Szeroki zakres napięcia sterowania (AC i DC): cewka zaprojektowana do pracy zarówno przy napięciu przemiennym, jak i stałym w przedziale 96–127 V, co zwiększa uniwersalność i upraszcza magazynowanie (jeden typ do różnych aplikacji).

Zgodność z Normami

Stycznik został wyprodukowany zgodnie z obowiązującymi europejskimi normami branżowymi oraz posiada certyfikację CE. Produkt spełnia wymagania dotyczące bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Wszystkie podane parametry techniczne są zgodne z dokumentacją producenta.

Zastosowanie

Stycznik 3RT1055-6NF36 dedykowany jest do sterowania silnikami elektrycznymi oraz innymi odbiornikami trójfazowymi w instalacjach przemysłowych i budynkowych. Dzięki uniwersalnej cewce i bogatemu zestawowi styków pomocniczych znajduje zastosowanie w wielu scenariuszach:

• Sterowanie silnikami klatkowymi (kategoria AC-3) – pompy, wentylatory, sprężarki, przenośniki.
• Załączanie i wyłączanie obwodów rezystancyjnych (ogrzewanie, piece) z wykorzystaniem kategorii AC-1.
• Budowa układów przełączania gwiazda-trójkąt lub odwracania kierunku obrotów silników – styki pomocnicze 2NO+2NC umożliwiają realizację blokad.
• Sterowanie oświetleniem terenowym, nagrzewnicami kanałowymi czy innymi odbiornikami o charakterze indukcyjnym lub rezystancyjnym w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (minimum E lub D). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie głównym i sterowniczym. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania śrub połączeniowych należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobrać do prądu znamionowego w obwodzie głównym i pomocniczym, kierując się normą IEC 60364. Zaleca się stosowanie zabezpieczeń nadprądowych (wkładek topikowych lub wyłączników) przed stycznikiem.

FAQ

• Czy cewka wymaga dodatkowego mostka prostowniczego przy zasilaniu DC? Nie – cewka UC 96–127 V jest zaprojektowana do pracy zarówno przy napięciu przemiennym (AC), jak i stałym (DC) w podanym zakresie. Nie ma potrzeby stosowania zewnętrznych prostowników ani przetwornic.
• Jaki jest stopień ochrony obudowy stycznika? Produkt posiada stopień ochrony IP20 (ochrona przed dotykiem palcem i ciałami stałymi powyżej 12 mm), co umożliwia montaż w suchych pomieszczeniach wewnątrz szaf sterowniczych. Dla środowisk zapylonych lub wilgotnych zaleca się dodatkową osłonę lub umieszczenie w szafie o wyższym IP.
• Jakie tryby pracy obsługują styki pomocnicze 2NO+2NC? Styki pomocnicze są niezależne od pracy styków głównych – działają mechanicznie sprzężone z ruchomym rdzeniem stycznika. Styki NO (normalnie otwarte) zwierają się podczas załączenia cewki, styki NC (normalnie zamknięte) rozwierają się w tym samym momencie. Pozwala to na realizację obwodów sygnalizacji stanu pracy, blokad lub przekaźników pośredniczących.
