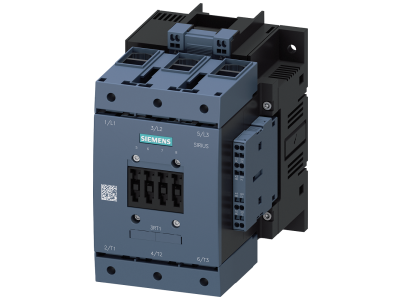

Stycznik 55 kW/400 V,/AC-3, AC/DC ZNAMION. NAP. STERUJĄCE UC 110-127 V, STYKI POM. 2 NO+2 NC 3-BIEG | 3RT1054-3AF36 Siemens

Alternatywny kod produktu: 3RT10543AF36

Opis i Kluczowe Cechy

Stycznik trójbiegunowy o mocy znamionowej 55 kW przy napięciu 400 V w kategorii AC-3, przeznaczony do sterowania silnikami i odbiornikami indukcyjnymi. Napięcie sterujące UC 110–127 V (AC/DC) zapewnia kompatybilność z różnymi źródłami zasilania. Wyposażony w zestaw styków pomocniczych 2 NO + 2 NC, co umożliwia elastyczne konfigurowanie obwodów sterowniczych bez konieczności stosowania dodatkowych modułów. Symbol katalogowy: 3RT1054-3AF36.

• Moc 55 kW (AC-3, 400 V): Wydajne przełączanie silników o dużym obciążeniu, gwarantujące niezawodną pracę w aplikacjach przemysłowych.
• Napięcie sterujące UC 110–127 V AC/DC: Uniwersalny zakres napięcia umożliwia stosowanie zarówno z instalacjami prądu przemiennego, jak i stałego, co upraszcza dobór zasilania.
• Styki pomocnicze 2 NO + 2 NC: Gotowe zestawienie styków zwiernych i rozwiernych pozwala na realizację sygnalizacji, blokad czy dodatkowych obwodów sterowniczych bez montażu akcesoriów.
• 3 bieguny główne: Przystosowany do obwodów trójfazowych, zapewnia symetryczne załączanie i wyłączanie wszystkich faz.
• Kategoria AC-3: Zoptymalizowany do łączenia silników klatkowych – wysoka trwałość łączeniowa przy rozruchu i wybiegu.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do pracy w standardowych warunkach instalacyjnych zgodnych z normami IEC/EN dla aparatury łączeniowej.

Zastosowanie

Dzięki wysokiej mocy i uniwersalnemu napięciu sterującemu stycznik znajduje zastosowanie w różnorodnych układach automatyki i sterowania.

• Sterowanie silnikami elektrycznymi o mocy do 55 kW (pompy, wentylatory, sprężarki, przenośniki).
• Załączanie i wyłączanie odbiorników rezystancyjnych i indukcyjnych w szafach sterowniczych.
• Współpraca z przekaźnikami termicznymi i softstartami w celu zabezpieczenia i płynnego rozruchu silników.
• Układy automatyki budynkowej i przemysłowej wymagające trójfazowego łączenia obwodów.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Stycznik montuje się na szynie TH35 (DIN) lub przykręca do podłoża. Przekrój przewodów przyłączeniowych dobierz zgodnie z prądem znamionowym obciążenia. Moment dokręcania śrub przyłączeniowych należy stosować według dokumentacji producenta – zbyt niski może powodować iskrzenie, zbyt wysoki uszkodzić zaciski.

FAQ

• Czy stycznik może pracować przy napięciu sterującym 110 V DC? Tak, napięcie sterujące UC 110–127 V zostało zaprojektowane dla prądu przemiennego i stałego (AC/DC). Przy DC należy uwzględnić ewentualne wyższe spadki napięcia na długich przewodach.
• Jakie styki pomocnicze są dostępne w zestawie? Stycznik posiada 2 styki zwierne (NO) i 2 styki rozwierne (NC), co pozwala na bezpośrednią realizację obwodów sygnalizacyjnych, blokad lub dodatkowych załączników bez potrzeby dokupowania modułów.
• Do jakiej kategorii pracy należy ten stycznik? Jest to kategoria AC-3 według normy IEC/EN 60947-4-1, przeznaczona do łączenia silników klatkowych – rozruch, praca, wybieg. Nie jest zalecany do częstego łączenia obwodów czysto rezystancyjnych w kategorii AC-1.
