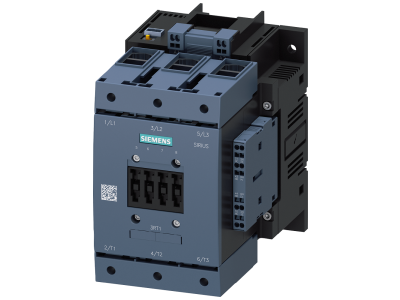

Stycznik 55 KW/400 V,/AC-3, AC/DC znam. nap. sterujące UC 200-277 V, styki pom. 2 NO+2 NC 3-bieg. | 3RT1054-3NP36 Siemens

Alternatywny kod produktu: 3RT10543NP36

Opis i Kluczowe Cechy

Stycznik mocy 3-biegunowy oznaczony symbolem 3RT1054-3NP36 przeznaczony jest do sterowania silnikami i odbiornikami trójfazowymi w kategorii pracy AC-3. Dzięki mocy 55 kW przy napięciu 400 V AC zapewnia niezawodne załączanie i wyłączanie obciążeń o dużym prądzie rozruchowym. Uniwersalne napięcie sterujące UC 200-277 V (AC/DC) upraszcza projektowanie układów sterowania, a wbudowane styki pomocnicze 2NO+2NC umożliwiają realizację sygnalizacji i logiki sterowniczej bez dodatkowych akcesoriów.

• Moc 55 kW / 400 V AC w kategorii AC-3: Gwarantuje bezpieczną pracę z silnikami klatkowymi o znacznym obciążeniu, eliminując ryzyko przegrzania styków podczas częstego rozruchu.
• Uniwersalne napięcie sterujące UC 200-277 V (AC/DC): Umożliwia zasilanie cewki zarówno napięciem przemiennym, jak i stałym, co zwiększa elastyczność w projektowaniu instalacji automatyki.
• Wbudowane styki pomocnicze 2NO+2NC: Pozwalają na realizację sygnalizacji stanu załączenia, blokad krzyżowych lub sprzężenia zwrotnego bez konieczności montażu dodatkowych modułów.
• Trzybiegunowa konstrukcja: Umożliwia przełączanie wszystkich trzech faz jednocześnie, co jest kluczowe w aplikacjach silnikowych i grzewczych.
• Budowa w standardzie przemysłowym: Zapewnia kompatybilność z typową aparaturą łączeniową i łatwość integracji w rozdzielnicach oraz szafach sterowniczych.

Zgodność z Normami

Stycznik spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Producent deklaruje zgodność z normami IEC/EN dotyczącymi łączników elektromagnetycznych i kategorii użytkowych.

Zastosowanie

Dzięki parametrom znamionowym i uniwersalnemu napięciu sterującemu stycznik znajduje zastosowanie w wielu układach automatyki przemysłowej i budynkowej.

• Sterowanie silnikami trójfazowymi o mocy do 55 kW (kategoria AC-3) – np. napędy wentylatorów, sprężarek, pomp.
• Załączanie i wyłączanie odbiorników rezystancyjnych i indukcyjnych w układach grzewczych lub oświetleniowych.
• Współpraca z przekaźnikami, stycznikami lub PLC w rozbudowanych systemach sterowania – sygnalizacja stanu i realizacja sekwencji logicznych przez styki pomocnicze.
• Automatyka budynkowa – sterowanie siłownikami, bramami, kurtynami powietrznymi oraz innymi urządzeniami wymagającymi łączenia obwodów siłowych.

Wskazówki Montażowe

Instalację i podłączenie stycznika może wykonać wyłącznie wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania oraz napięcie sterujące. Moment dokręcania przewodów i przekrój żył należy dobrać zgodnie z dokumentacją techniczną producenta. Urządzenie montować w pozycji pionowej, w obudowie o odpowiednim stopniu ochrony, zapewniającej swobodny odpływ ciepła.

FAQ

• Jakie napięcie sterowania jest wymagane? Znamionowe napięcie sterujące wynosi UC 200-277 V – dopuszczalne zarówno dla prądu przemiennego (AC), jak i stałego (DC). Umożliwia to podłączenie do typowych zasilaczy przemysłowych oraz bezpośrednio do wyjść PLC.
• Ile styków pomocniczych posiada ten stycznik? Wbudowane są dwa styki zwierne (NO) i dwa rozwierne (NC) – łącznie 2NO+2NC. Są one wyprowadzone osobno, co pozwala na sygnalizację i realizację logiki bez dodatkowych modułów.
• W jakiej kategorii pracy mogę stosować stycznik? Przeznaczony jest do kategorii AC-3, czyli bezpośredniego załączania silników klatkowych oraz wyłączania wirujących silników. Parametry 55 kW / 400 V odpowiadają typowym napędom przemysłowym.
