Stycznik AC-1, 60 A/400 V/40 °C, S2, 4-bieg., AC 110V/50Hz, 1NO+1NC | 3RT2336-1AF00 Siemens

Alternatywny kod produktu: 3RT23361AF00

Opis i Kluczowe Cechy

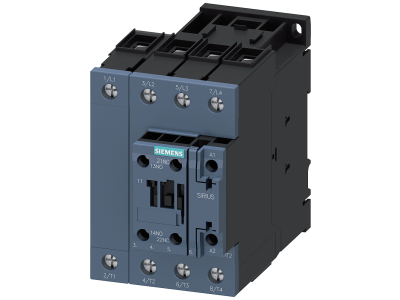

Stycznik SIRIUS 3RT23 firmy Siemens (symbol 3RT2336-1AF00) to urządzenie przeznaczone do pracy w kategorii AC-1, zaprojektowane do łączenia odbiorników rezystancyjnych. Oferuje prąd znamionowy 60 A przy napięciu 400 V i temperaturze otoczenia 40°C, co zapewnia bezpieczne i niezawodne przełączanie obciążeń omowych bez ryzyka przegrzania styków. Wyposażony w cztery bieguny główne oraz zestyki pomocnicze 1NO+1NC, a także cewkę sterującą AC 110 V / 50 Hz. Wielkość konstrukcyjna S2 i przyłącze śrubowe ułatwiają instalację w rozdzielnicach.

• Kategoria AC-1, prąd 60 A / napięcie 400 V: Gwarantuje niezawodne łączenie obciążeń rezystancyjnych (grzałki, piece oporowe) przy zachowaniu wysokiej trwałości łączeniowej.
• 4 bieguny główne: Umożliwiają przełączanie trzech faz plus przewodu neutralnego w jednym urządzeniu, upraszczając okablowanie w instalacjach wielofazowych.
• Zestyki pomocnicze 1NO+1NC: Pozwalają na sygnalizację stanu stycznika oraz realizację prostych układów sterowania bez konieczności stosowania dodatkowych łączników pomocniczych.
• Cewka sterująca AC 110 V / 50 Hz: Dopasowana do standardowych napięć sterowniczych, łatwa do podłączenia w systemach automatyki.
• Przyłącze śrubowe: Zapewnia pewne i trwałe połączenie przewodów, odporne na wibracje, zgodne z powszechnie stosowanymi metodami montażu w przemyśle.

Zgodność z Normami

Stycznik SIRIUS 3RT23 jest zgodny z międzynarodowymi normami IEC oraz posiada certyfikację UL/CSA, co potwierdza jego bezpieczeństwo i uniwersalność w instalacjach na całym świecie. Urządzenie oznakowane jest znakiem CE, świadczącym o spełnieniu wymogów Unii Europejskiej.

Zastosowanie

Stycznik przeznaczony jest do przełączania obciążeń rezystancyjnych w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych. Dzięki zestykom pomocniczym może być również wykorzystywany w układach sterowania i sygnalizacji.

• Łączenie i rozłączanie grzałek, pieców oporowych oraz innych odbiorników omowych w szafach sterowniczych.
• Sterowanie oświetleniem żarowym i halogenowym w obiektach użytkowych (zgodnie z parametrami AC-1).
• Współpraca z przekaźnikami, stycznikami większej mocy oraz sterownikami PLC w systemach automatyki budynkowej i przemysłowej.
• Realizacja prostych układów sygnalizacji stanu za pomocą styków pomocniczych 1NO+1NC.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie we wszystkich obwodach. Przekrój przewodów dobierz do prądu znamionowego 60 A i warunków środowiskowych. Moment dokręcania śrub przyłączeniowych należy stosować zgodnie z danymi w karcie katalogowej.

FAQ

• Jaka jest kategoria użytkowania stycznika? Stycznik przeznaczony jest do kategorii AC-1, czyli do łączenia obciążeń rezystancyjnych, takich jak grzałki, piece oporowe czy żarówki. Nie jest zalecany do obciążeń indukcyjnych (silników) bez dodatkowych układów gaszenia łuku.
• Jakie napięcie sterowania posiada stycznik? Cewka sterująca jest przystosowana do napięcia AC 110 V / 50 Hz. Przed podłączeniem sprawdź zgodność z lokalną siecią zasilającą.
• Czy stycznik posiada zestyki pomocnicze? Tak, wyposażony jest w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), co umożliwia sygnalizację stanu załączenia i realizację prostych układów blokad.
