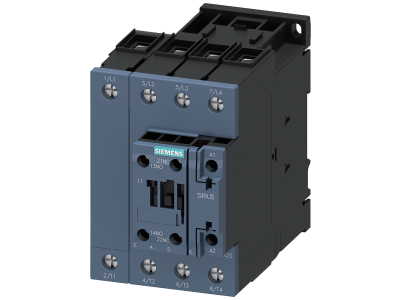

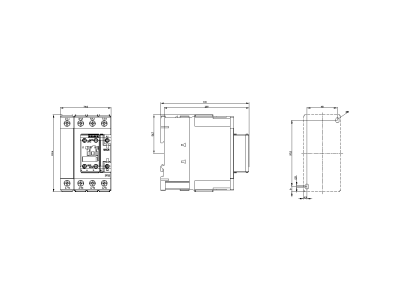

Stycznik AC-1, 110 A/400 V/40 °C, S2, 4-bieg., AC/DC 20-33V, 1NO+1NC | 3RT2337-1NB30 Siemens

Alternatywny kod produktu: 3RT23371NB30

Opis i Kluczowe Cechy

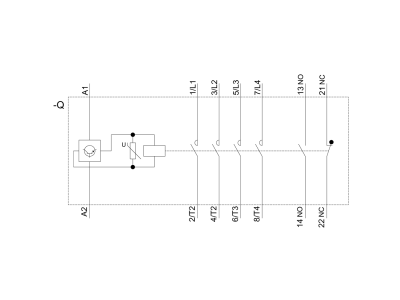

Stycznik AC-1 3RT2337-1NB30 z rodziny SIRIUS 3RT23 firmy Siemens to 4-biegunowe urządzenie przeznaczone do przełączania odbiorników omowych (rezystancyjnych). Prąd roboczy 110 A przy 400 V i temperaturze 40°C gwarantuje bezpieczną pracę w obciążonych obwodach grzewczych i oświetleniowych. Zintegrowany warystor chroni cewkę przed przepięciami, a dwa styki pomocnicze (1NO+1NC) umożliwiają sygnalizację stanu załączenia. Wielkość konstrukcyjna S2 zapewnia kompaktową budowę przy zachowaniu wysokiej niezawodności styku.

• Prąd AC-1: 110 A / 400 V / 40°C: Bezpieczne przełączanie dużych obciążeń rezystancyjnych bez ryzyka przegrzania styków.
• Napięcie cewki: AC/DC 20-33 V, 50/60 Hz: Uniwersalne zasilanie – możliwość sterowania zarówno z obwodów prądu przemiennego, jak i stałego.
• Zintegrowany warystor: Tłumienie przepięć indukowanych przez cewkę, wydłużające żywotność stycznika i chroniące układ sterowania.
• Styki pomocnicze: 1NO + 1NC: Pozwalają na realizację sygnalizacji załączenia (np. lampka kontrolna) lub blokad logicznych bez dodatkowych łączników.
• Przyłącze śrubowe w wielkości S2: Pewny i trwały montaż przewodów o odpowiednim przekroju, odporny na wibracje.

Zgodność z Normami

Stycznik 3RT2337-1NB30 spełnia wymagania norm IEC oraz UL/CSA, co potwierdza jego światowe dopuszczenia. Urządzenie jest certyfikowane znakiem CE i przeznaczone do stosowania w instalacjach zgodnych z dyrektywami niskonapięciowymi.

Zastosowanie

Stycznik AC-1 dedykowany jest do łączenia i rozłączania obwodów, w których nie występują duże prądy rozruchowe – głównie odbiorniki o charakterze rezystancyjnym. Idealnie sprawdza się w:

• Sterowaniu nagrzewnicami przemysłowymi, piecami oporowymi i grzałkami.
• Załączaniu dużych zestawów oświetlenia LED lub żarowego w halach i magazynach.
• Pracy w rozdzielnicach głównych i podrozdzielniach jako stycznik liniowy lub sprzęgło.
• Automatyce budynkowej do przełączania obwodów ogrzewania podłogowego (zgodnie z projektem).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Moment dokręcania zacisków śrubowych należy dobrać zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych dobierz do prądu obciążenia (min. 16 mm² dla 110 A, ale zalecane 25–35 mm² w zależności od długości i norm). Zintegrowany warystor nie wymaga dodatkowego gaszenia przepięć.

FAQ

• Jaki jest zakres napięcia cewki? Cewka zaprojektowana na napięcie AC/DC 20–33 V, co oznacza, że może być sterowana zarówno napięciem przemiennym (np. 24 V AC), jak i stałym (24 V DC) w podanym zakresie.
• Czy stycznik ma podświetlenie lub wskaźnik zadziałania? Stycznik nie posiada wbudowanego podświetlenia. Do sygnalizacji stanu można wykorzystać zestyk pomocniczy NO (normalnie otwarty) – po załączeniu cewki obwód się zamyka, co umożliwia np. zaświecenie lampki kontrolnej.
• Do jakich obciążeń jest przeznaczony ten stycznik? Jest to stycznik kategorii AC-1, czyli do odbiorników omowych (rezystancyjnych). Nie zaleca się stosowania go bezpośrednio do silników asynchronicznych (kategoria AC-3), chyba że z odpowiednim doborem prądu i zabezpieczeniami.
