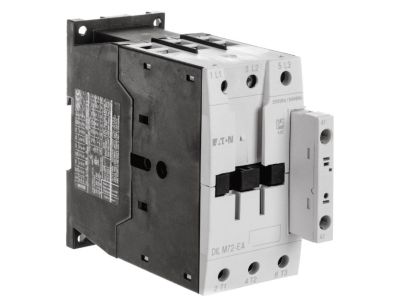

Stycznik,37kW/400V,sterowanie 230VAC DILM72-EA(230V50HZ,240V60HZ) DILM | 189919 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 189919 to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionową mocą roboczą wynoszącą 37 kW przy napięciu 400V AC, co pozwala na efektywne sterowanie silnikami indukcyjnymi o znacznym zapotrzebowaniu na energię. Stycznik posiada 3-biegunową konstrukcję, a jego znamionowy prąd roboczy w kategorii AC-3 przy 400V wynosi 72 A. Cewka sterująca została przystosowana do pracy z napięciem przemiennym 230V 50Hz lub 240V 60Hz, co zapewnia kompatybilność ze standardowymi sieciami sterowniczymi.

• Wysoka wydajność prądowa: Prąd cieplny umowny Ith przy 40°C na wolnym powietrzu wynosi aż 98 A, co gwarantuje stabilność termiczną.
• Wszechstronność kategorii użytkowych: Urządzenie wspiera kategorie AC-1 (obciążenia nieindukcyjne), AC-3 (standardowe silniki indukcyjne) oraz AC-4 (rozruch, hamowanie przeciwprądem, impulsowanie).
• Solidne zaciski śrubowe: Zastosowanie sprawdzonych zacisków śrubowych umożliwia pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania styków pod wpływem drgań.
• Kompaktowa budowa: Mimo wysokich parametrów prądowych, stycznik zachowuje optymalne wymiary ułatwiające montaż w szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947, co potwierdza jego niezawodność jako elementu systemów automatyki i rozdziału energii. Należy jednak zwrócić uwagę na specyficzne ograniczenie: model ten nie jest przeznaczony do bezpośredniej współpracy z silnikami o klasie sprawności IE3, co jest kluczową informacją przy projektowaniu nowoczesnych, energooszczędnych układów napędowych.

Zastosowanie

Stycznik EATON DILM72-EA znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Układach napędowych: Sterowanie standardowymi silnikami indukcyjnymi w trybie rozruchu i wyłączania w trakcie pracy (AC-3).
• Systemach grzewczych: Obsługa pieców oporowych i obciążeń o małej indukcyjności (AC-1).
• Aplikacjach wymagających manewrowania: Procesy wymagające cofania, podłączania i pracy spowolnionej (AC-4).
• Prefabrykacji szaf sterowniczych: Jako główny element wykonawczy w rozdzielnicach przemysłowych do 170 A.

Wskazówki Montażowe

Podczas instalacji stycznika DILM72-EA należy przestrzegać poniższych zaleceń inżynieryjnych:

• Moment dokręcania: Należy używać certyfikowanych narzędzi, aby zapewnić odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się punktów styku.
• Wentylacja: Przy montażu w obudowie należy pamiętać, że prąd cieplny Ith spada do 72 A, co wymaga zapewnienia odpowiedniej cyrkulacji powietrza wewnątrz rozdzielnicy.
• Pozycja montażowa: Zaleca się montaż na standardowej szynie DIN lub płycie montażowej w pozycji pionowej, aby zapewnić optymalne warunki odprowadzania ciepła.
• Podłączenie cewki: Należy upewnić się, że napięcie zasilania cewki (230V AC) jest stabilne i zgodne z tabliczką znamionową.

FAQ

1. Czy ten stycznik może być stosowany do silników IE3?
Zgodnie z dokumentacją producenta, ten konkretny model (DILM72-EA) nie nadaje się do silników o klasie sprawności IE3. Do takich zastosowań należy wybrać dedykowane wersje styczników EATON.

2. Jakie jest napięcie sterowania tego modelu?
Stycznik wyposażony jest w cewkę na napięcie przemienne 230V (50Hz) lub 240V (60Hz).

3. Jaki jest maksymalny prąd dla obciążeń rezystancyjnych?
Dla kategorii AC-1, przy pracy na wolnym powietrzu w temperaturze do 40°C, znamionowy prąd roboczy wynosi 98 A.
