Stycznik AC-3, 65 A/30 kW/400V, 3-biegunowy, AC 230V, 50/60Hz, 2NO+2NC,przyłącze śrubowe | 3RT2037-1CL24-3MA0 Siemens

Alternatywny kod produktu: 3RT20371CL243MA0

Opis i Kluczowe Cechy

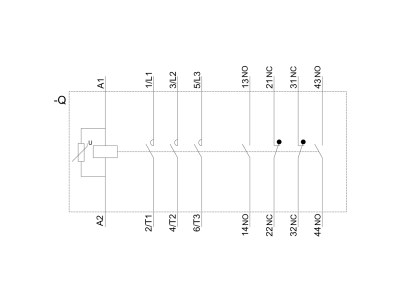

Stycznik mocy SIRIUS 3RT2 o symbolu 3RT2037-1CL24-3MA0 przeznaczony do przełączania silników w kategorii AC-3. Urządzenie 3-biegunowe, przystosowane do prądu 65 A i mocy 30 kW przy napięciu 400 V, zapewnia bezpieczną i niezawodną pracę w obwodach silnikowych o znacznym obciążeniu. Cewka sterowana napięciem AC 230 V, 50/60 Hz. Wyposażony fabrycznie w styki pomocnicze 2NO+2NC oraz wbudowany warystor. Wielkość S2, przyłącze śrubowe. Stycznik należy do modułowego systemu SIRIUS, umożliwiającego łatwą rozbudowę i integrację z akcesoriami.

• Prąd znamionowy 65 A (kategoria AC-3): gwarantuje bezawaryjną pracę przy sterowaniu silnikami o dużym poborze mocy, bez ryzyka przegrzania styków.
• Wbudowany warystor: zabezpiecza cewkę przed przepięciami łączeniowymi, wydłużając żywotność stycznika i zwiększając niezawodność układu.
• Styki pomocnicze 2NO+2NC: umożliwiają realizację układów samopodtrzymania, sygnalizacji stanu oraz sprzężenia zwrotnego bez konieczności stosowania dodatkowych modułów.
• System SIRIUS i modułowość: stycznik jest częścią rodziny wzajemnie dopasowanych produktów, co upraszcza projektowanie rozdzielnic i skraca czas montażu.
• Przyłącze śrubowe i wielkość S2: zapewnia pewne i trwałe połączenie przewodów, a kompaktowa obudowa oszczędza miejsce w szafie sterowniczej.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA. Jest przystosowany do pracy z silnikami klas IE3 i IE4 (IE3/IE4 ready). Posiada certyfikat CE. Odporny na warunki klimatyczne i dopuszczony do stosowania na całym świecie.

Zastosowanie

Stycznik 3RT2037-1CL24-3MA0 znajduje zastosowanie w układach sterowania i zasilania silników elektrycznych w przemyśle oraz automatyce budynkowej. Dzięki modułowej konstrukcji i bogatej ofercie akcesoriów może być wykorzystywany w rozbudowanych instalacjach.

• Bezpośrednie sterowanie trójfazowymi silnikami asynchronicznymi w kategorii AC-3 (rozruch, zatrzymanie, przełączanie kierunku obrotów).
• Współpraca z przekaźnikami przeciążeniowymi, wyłącznikami silnikowymi i modułami funkcyjnymi w odgałęzieniu odbiornika.
• Automatyka budynkowa – sterowanie pompami, wentylatorami, sprężarkami i innymi odbiornikami o mocy do 30 kW.
• Systemy sterowania PLC – podłączenie do wyjść cyfrowych za pośrednictwem przekaźników pomocniczych lub bezpośrednio (przy odpowiednim napięciu cewki).

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj do całkowitego rozładowania kondensatorów (warystor może utrzymywać napięcie szczątkowe). Przekrój przewodów dobierz do prądu znamionowego i kategorii obciążenia. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy stycznik posiada wbudowany warystor? Tak, model 3RT2037-1CL24-3MA0 jest wyposażony fabrycznie w wetknięty warystor zabezpieczający cewkę przed przepięciami.
• Jaki jest tryb pracy styków głównych? Styki główne przeznaczone są do kategorii AC-3 (sterowanie silnikami) oraz AC-3e (wersja energooszczędna). Prąd znamionowy Ith wynosi 65 A.
• Czy stycznik można montować na szynie DIN? Tak, stycznik jest przystosowany do szybkiego montażu na szynie TH35 (DIN) zgodnie z systemem SIRIUS. Do rozbudowy układu można używać dedykowanych modułów połączeniowych.
