Stycznik AC-3, 2NO+2NC,18,5kW AC/DC 20-33V, warystor, 4-bieg. 2NO+2NC, 1NO+1NC zintegr. | 3RT2535-1NB30 Siemens

Alternatywny kod produktu: 3RT25351NB30

Opis i Kluczowe Cechy

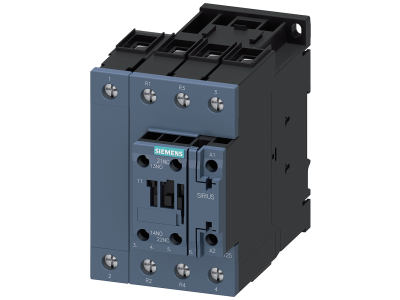

Stycznik mocy AC-3 Siemens 3RT2535-1NB30 o prądzie znamionowym 35 A i mocy 18,5 kW przy 400 V. Wyposażony w zintegrowany warystor, 4 bieguny główne (2NO+2NC) oraz zestyki pomocnicze 1NO+1NC. Zasilanie cewki AC/DC 20–33 V. Przyłącze śrubowe, wielkość S2. Należy do modułowego systemu SIRIUS zapewniającego elastyczną rozbudowę i wysoką niezawodność.

• Prąd znamionowy AC-3: 35 A – gwarantuje bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie 400 V, moc 18,5 kW – umożliwia sterowanie silnikami dużej mocy w sieciach trójfazowych.

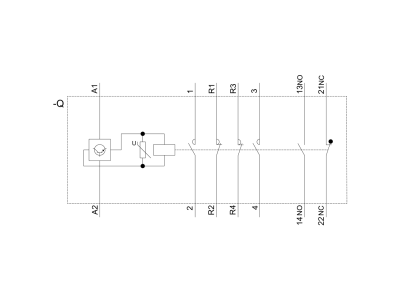

• Zestyk główny 2NO+2NC – pozwala na przełączanie dwóch niezależnych obwodów lub silników dźwignicowych z możliwością zmiany kierunku wirowania.
• Wbudowany warystor – chroni cewkę i układ sterowania przed przepięciami łączeniowymi, zwiększając żywotność urządzenia.
• Zasilanie cewki AC/DC 20–33 V – uniwersalne napięcie sterowania, kompatybilne z różnymi systemami automatyki i sterownikami PLC.

Zgodność z Normami

Stycznik jest dopuszczony do stosowania zgodnie z normami międzynarodowymi IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie.

Zastosowanie

Stycznik 3RT2535-1NB30 przeznaczony jest do przełączania silników dźwignicowych oraz dwóch oddzielnych odbiorników w instalacjach przemysłowych i budynkowych.

• Sterowanie silnikami dźwignic, suwnic i podnośników z możliwością zmiany kierunku obrotów (przełączanie biegunów).
• Przełączanie dwóch niezależnych odbiorników – pomp, wentylatorów, sprężarek.
• Zastosowanie w rozdzielnicach głównych i sterowniczych jako element wykonawczy systemów automatyki.
• Współpraca ze sterownikami PLC, systemami AS-i i IO-Link w ramach modułowego systemu SIRIUS.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przewody należy podłączać do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 35 A. Należy zapewnić odpowiednią wentylację w szafie sterowniczej, aby uniknąć przegrzania.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, stycznik nie posiada podświetlenia. Sygnalizację stanu można zrealizować za pomocą zewnętrznych wskaźników podłączonych do zestyków pomocniczych 1NO+1NC.
• Jaki jest stopień ochrony stycznika? Stopień ochrony nie został podany w danych technicznych, jednak typowo aparatura modułowa montowana w rozdzielnicy posiada IP20. Należy zapewnić ochronę przed dotykiem bezpośrednim wewnątrz szafy.
• Czy stycznik może być stosowany do przełączania obwodów prądu stałego? Stycznik jest przeznaczony do kategorii AC-3 (silniki indukcyjne). Napięcie sterowania cewki jest AC/DC 20-33 V, ale obwody główne są przystosowane do prądu przemiennego. Do obwodów DC należy stosować dedykowane urządzenia.
