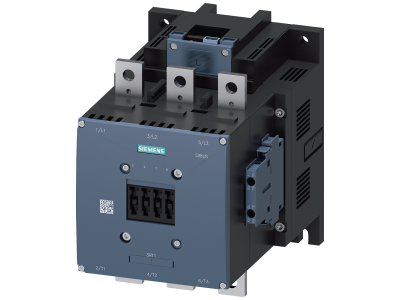

Stycznik 250 KW/400 V / AC-3, AC/DC znam. nap. sterujące 200-277 V, UC styki pom. 2 NO+2 NC 3-bieg. | 3RT1076-6NP36 Siemens

Alternatywny kod produktu: 3RT10766NP36

Opis i Kluczowe Cechy

Stycznik 3-biegunowy o mocy 250 kW przy napięciu 400 V w kategorii AC-3 – przeznaczony do załączania i wyłączania silników asynchronicznych oraz innych odbiorników o charakterze indukcyjnym. Uniwersalne napięcie sterujące AC/DC w zakresie 200–277 V UC umożliwia współpracę z różnymi systemami sterowania bez konieczności stosowania dodatkowych przetwornic. Wyposażony w styki pomocnicze 2NO+2NC (dwa zwierne i dwa rozwierne), które rozszerzają funkcjonalność układu. Symbol katalogowy 3RT1076-6NP36.

• Moc 250 kW / 400 V w kategorii AC-3: gwarantuje niezawodne łączenie silników o dużym prądzie rozruchowym bez ryzyka zwarć styków, co przekłada się na długą żywotność w aplikacjach przemysłowych.
• Uniwersalne napięcie sterujące AC/DC 200–277 V UC: eliminuje potrzebę doboru oddzielnych cewek dla prądu przemiennego i stałego, upraszczając projektowanie szaf sterowniczych i magazynowanie.
• Styki pomocnicze 2NO+2NC: umożliwiają realizację obwodów sygnalizacji, blokad wzajemnych lub sterowania sekwencyjnego bez stosowania zewnętrznych przekaźników pomocniczych.
• Trzy bieguny główne: zapewniają pełne odłączenie trzech faz, co jest wymagane w standardowych obwodach silnikowych i gwarantuje bezpieczeństwo podczas konserwacji.
• Budowa modułowa i kompaktowa: ułatwia montaż w rozdzielnicach oraz integrację z innymi aparatami na szynie TH35 (DIN).

Zgodność z Normami

Stycznik został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm dla łączników elektromagnetycznych. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Przeznaczony do pracy w kategorii użytkowania AC-3 według standardów IEC/EN, co gwarantuje bezpieczne łączenie silników o dużych prądach rozruchowych.

Zastosowanie

Stycznik 3RT1076-6NP36 sprawdza się w aplikacjach wymagających niezawodnego załączania i wyłączania odbiorników trójfazowych o znacznym obciążeniu indukcyjnym. Jego uniwersalne napięcie sterujące ułatwia integrację z różnorodnymi systemami automatyki.

• Bezpośrednie sterowanie silnikami asynchronicznymi klatkowymi w kategorii AC-3, np. pompami, wentylatorami, sprężarkami.
• Praca w układach rozruchu i wyłączania odbiorników rezystancyjnych (AC-1) przy niższych prądach – np. grzałek przemysłowych.
• Współpraca z przekaźnikami przeciążeniowymi do budowy układów zabezpieczenia silników.
• Automatyka budynkowa i przemysłowa – sterowanie dużymi odbiornikami za pośrednictwem sterowników PLC lub systemów BMS.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania obwodów głównych i sterowniczych. Stycznik przeznaczony jest do mocowania na szynie TH35 (DIN) lub przykręcania do podłoża. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobieraj do prądu znamionowego obwodu, uwzględniając kategorię AC-3. Pamiętaj o zachowaniu wymaganych odstępów izolacyjnych od innych aparatów.

FAQ

• Jakie jest napięcie sterujące stycznika 3RT1076-6NP36? Stycznik posiada uniwersalną cewkę AC/DC o zakresie napięcia 200–277 V UC. Oznacza to, że może być sterowany zarówno napięciem przemiennym, jak i stałym z tego zakresu, co upraszcza projektowanie układów.
• Jakie styki pomocnicze są dostępne w tym styczniku? Stycznik wyposażony jest w dwa zwierne (2NO) i dwa rozwierne (2NC) styki pomocnicze. Można je wykorzystać do sygnalizacji stanu, blokad lub sterowania kaskadowego.
• Do jakiej kategorii użytkowania przeznaczony jest ten stycznik? Katalogowe dane określają kategorię AC-3 przy mocy 250 kW / 400 V, co odpowiada załączaniu silników asynchronicznych. Stycznik może być również stosowany w kategorii AC-1 przy obciążeniach rezystancyjnych, ale należy wtedy uwzględnić maksymalny prąd znamionowy zgodnie z dokumentacją techniczną.
