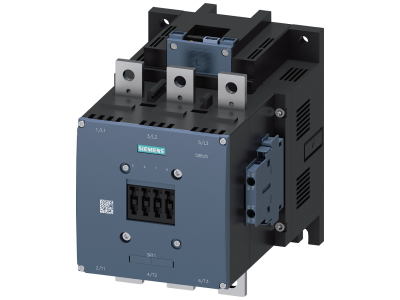

Stycznik 200 KW/400 V / AC-3, AC/DC znam. nap. sterujące 200-277 V, UC styki pom. 2 NO+2 NC 3-bieg. | 3RT1075-6NP36 Siemens

Alternatywny kod produktu: 3RT10756NP36

Opis i Kluczowe Cechy

Stycznik 3-biegunowy o symbolu 3RT1075-6NP36 przeznaczony do sterowania odbiornikami o mocy do 200 kW przy napięciu 400 V w kategorii AC-3. Zapewnia niezawodne łączenie obwodów silnikowych i innych obciążeń przemysłowych. Uniwersalny układ sterowania (UC) akceptuje napięcie 200-277 V zarówno AC, jak i DC, co upraszcza projektowanie układów sterowania.

• Moc 200 kW / kategoria AC-3 / napięcie 400 V: Umożliwia bezpieczne sterowanie dużymi silnikami i odbiornikami przemysłowymi bez ryzyka przegrzania styków głównych.
• Uniwersalne napięcie sterujące 200-277 V AC/DC: Elastyczność w doborze źródła zasilania cewki – działa zarówno w instalacjach prądu przemiennego, jak i stałego, co ułatwia integrację z różnymi systemami automatyki.
• Styki pomocnicze 2 NO + 2 NC (wbudowane): Umożliwiają sygnalizację stanu stycznika, realizację obwodów blokad czy sterowania dodatkowymi urządzeniami bez konieczności montażu zewnętrznych modułów.
• Konstrukcja 3-biegunowa: Odpowiednia do przełączania trzech faz w obwodach trójfazowych, co jest standardem w aplikacjach silnikowych i rozdzielnicach przemysłowych.
• Kompaktowa budowa (szerokość zgodna z normą DIN): Montaż na szynie TH35 umożliwia oszczędność miejsca w rozdzielnicy – idealny do rozbudowy instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikację CE. Spełnia standardy branżowe dla styczników przemysłowych, co gwarantuje bezpieczną i niezawodną pracę w typowych warunkach eksploatacji. (Szczegółowe numery norm dostępne w dokumentacji producenta).

Zastosowanie

Stycznik 3RT1075-6NP36 znajduje zastosowanie w układach sterowania i automatyki budynkowej oraz przemysłowej, szczególnie tam, gdzie wymagane jest przełączanie dużych mocy.

• Sterowanie silnikami trójfazowymi: Rozruch, zatrzymanie i zabezpieczenie silników indukcyjnych w maszynach, pompach, wentylatorach i przenośnikach.
• Załączanie odbiorników rezystancyjnych i grzejnych: Bezpieczne przełączanie obciążeń o charakterze rezystancyjnym w instalacjach grzewczych i technologicznych.
• Impulsowe sterowanie stycznikami/ przekaźnikami/ PLC: Jako element wykonawczy w szafach sterowniczych – sygnały z systemów sterowania są wzmacniane przez cewkę uniwersalną.
• Automatyka budynkowa i przemysłowa: Łączenie obwodów oświetlenia, agregatów, klimatyzacji i innych urządzeń wymagających zdalnego załączania.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie głównym i sterowniczym. Stycznik przeznaczony jest do montażu na szynie DIN TH35 (35 mm). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i danymi producenta. Moment dokręcania śrub zacisków musi być zgodny z dokumentacją techniczną – zalecany klucz dynamometryczny. Po montażu sprawdzić poprawność połączeń i izolacji.

FAQ

• Jakie jest napięcie sterujące stycznika? Napięcie sterujące wynosi 200-277 V – może być zarówno prądu przemiennego (AC), jak i stałego (DC). Oznacza to, że cewka nadaje się do zasilania z sieci 230 V AC (w zakresie tolerancji) oraz z instalacji DC o tym samym zakresie.
• Do jakich obciążeń nadaje się ten stycznik? Stycznik jest przeznaczony głównie do kategorii AC-3 (sterowanie silnikami) przy mocy 200 kW / 400 V. Może być stosowany również w kategoriach AC-1 (obciążenia rezystancyjne) – w takich przypadkach obciążalność prądowa jest inna; szczegóły w karcie katalogowej.
• Ile ma styków pomocniczych i jakie są ich typy? Stycznik posiada wbudowane styki pomocnicze: 2 normalnie otwarte (NO) i 2 normalnie zamknięte (NC). Umożliwiają one sygnalizację stanu załączania oraz realizację prostych układów blokad lub sterowania dodatkowymi urządzeniami.
