Sterownik załączania rezerwy, sieć 3 i 4-przew. 24-230V AC | SZR-278 F&F

Opis i Kluczowe Cechy

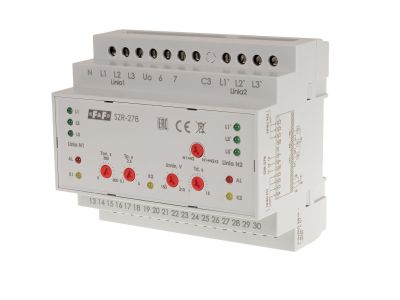

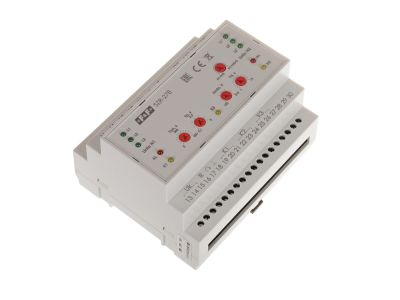

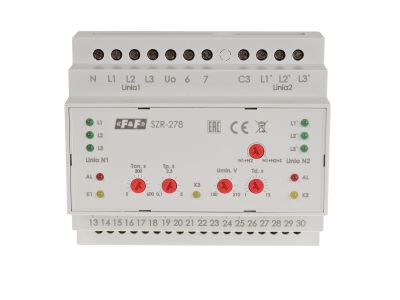

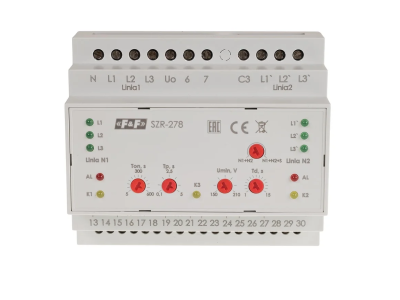

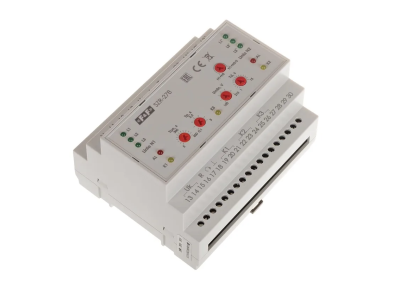

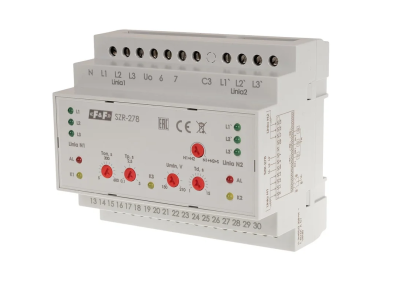

Sterownik samoczynnego załączania rezerwy SZR-278 przeznaczony jest do kontroli parametrów dwóch linii zasilających oraz automatycznego przełączania źródeł zasilania w przypadku spadku napięcia lub całkowitego zaniku. Zasilany napięciem 24÷264 V AC, pozwala na pracę w sieciach 3- i 4-przewodowych o napięciu maksymalnym 450 V AC. Montowany na szynie DIN, zajmuje 6 modułów (105 mm), co ułatwia zabudowę w rozdzielnicy. Dzięki prądowi obciążenia 16 A oraz czterem wyjściom przekaźnikowym NO/NC sterownik zapewnia niezawodne przełączanie obwodów o znacznym obciążeniu.

• 2 kontrolowane linie: niezależne monitorowanie dwóch źródeł zasilania umożliwia automatyczne przełączenie przy zaniku lub przekroczeniu progów napięciowych bez ingerencji operatora.
• Maksymalny prąd obciążenia 16 A: bezpieczna praca z odbiornikami o dużym poborze prądu, przy jednoczesnym ograniczeniu ryzyka przegrzania styków przekaźników.
• Regulowane progi napięciowe (dolny 150÷210 V AC, górny 270 V AC): elastyczne dopasowanie czułości do specyfiki sieci zasilającej, co zapobiega fałszywym przełączeniom przy chwilowych wahaniach.
• 4 wyjścia przekaźnikowe (NO/NC): możliwość równoczesnego sterowania stycznikami, sygnalizacją lub układami automatyki – każde wyjście może pracować w trybie normalnie otwartym lub normalnie zamkniętym.
• Programowalne czasy opóźnień: od czasu wyłączenia (1÷15 s) przez czas przełączenia linii (0,1÷5 s) po czasy rozruchu i wygaszania generatora (5÷100 s / 20÷200 s) – pełna kontrola nad sekwencją pracy bez dodatkowych przekaźników czasowych.

Zgodność z Normami

Sterownik SZR-278 został zaprojektowany zgodnie z obowiązującymi europejskimi dyrektywami niskonapięciowymi oraz posiada certyfikat CE. Produkt spełnia wymagania standardu DIN w zakresie montażu na szynie 35 mm oraz stopnia ochrony IP20, typowego dla aparatury instalowanej w suchych pomieszczeniach w rozdzielnicach.

Zastosowanie

Sterownik załączania rezerwy znajduje zastosowanie wszędzie tam, gdzie wymagana jest ciągłość zasilania – w obiektach przemysłowych, komercyjnych i mieszkalnych. Automatyczne przełączanie między dwoma liniami zasilającymi eliminuje przerwy w dostawie energii i chroni wrażliwe odbiorniki.

• Automatyczne załączanie agregatu prądotwórczego przy zaniku napięcia sieciowego – z regulowanym czasem rozruchu (5÷100 s).
• Przełączanie między zasilaniem podstawowym a rezerwowym z UPS – kontrola dwóch linii w systemach bezprzerwowego zasilania.
• Sterowanie stycznikami w rozdzielnicach głównych i podrozdzielnicach – cztery wyjścia przekaźnikowe umożliwiają sekwencyjne przełączanie obwodów.
• Systemy automatyki budynkowej – integracja z PLC lub centralą alarmową poprzez styki NO/NC i sygnalizację stanu linii.

Wskazówki Montażowe

Montaż sterownika SZR-278 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie należy odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy o stopniu ochrony IP20. Zaciski śrubowe przeznaczone są dla przewodów o przekroju do 2,5 mm² – dobór przekroju należy dostosować do prądu obciążenia (maks. 16 A). Moment dokręcający wynosi 0,4 Nm – zalecane użycie momentomierza. Po podłączeniu wszystkich linii (3-fazowych + N) należy skonfigurować progi napięciowe i czasy opóźnień zgodnie z dokumentacją producenta.

FAQ

• Jaki zakres napięcia zasilania ma sterownik SZR-278? Urządzenie zasilane jest napięciem przemiennym 24÷264 V AC, co pozwala na pracę zarówno w instalacjach 230 V, jak i w obwodach sterowniczych 24 V AC. Maksymalne napięcie kontrolowanych linii to 450 V AC.
• Jaki jest stopień ochrony i gdzie można go instalować? Stopień ochrony wynosi IP20 – oznacza to, że sterownik nadaje się do montażu w suchych pomieszczeniach wewnątrz rozdzielnic. Nie jest odporny na wilgoć ani pył.
• Czy styki przekaźników są przystosowane do pracy ciągłej przy 16 A? Tak, maksymalny prąd obciążenia każdego z czterech wyjść wynosi 16 A. Przekaźniki posiadają styki NO/NC, które mogą być wykorzystane zarówno do przełączania obwodów odbiorników, jak i do sterowania cewkami styczników (maks. prąd cewki 2 A).
