Sterownik załączania rezerwy "sieć" 3-4- przew. 24-230V | SZR-279 F&F

Opis i Kluczowe Cechy

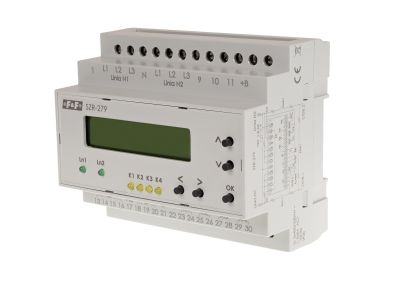

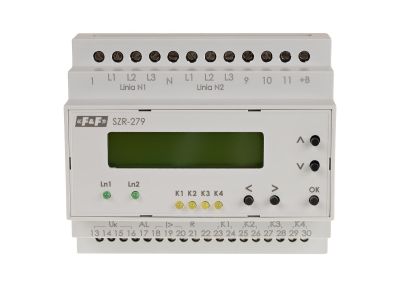

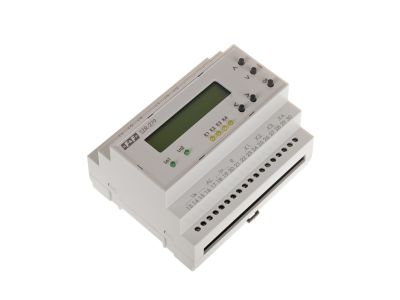

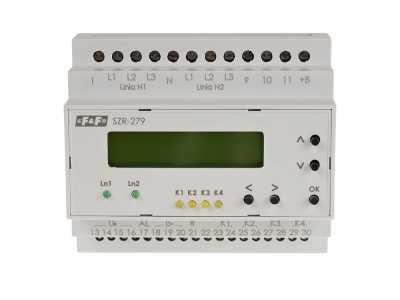

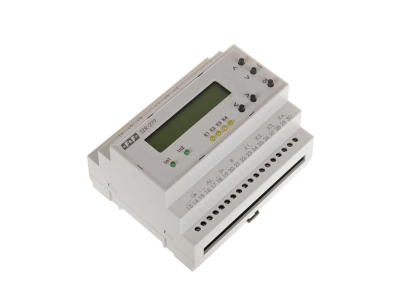

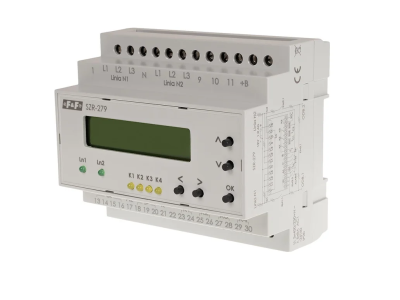

Sterownik załączania rezerwy SZR-279 (symbol SZR-279) służy do kontroli parametrów trzech linii zasilających 3×400 V + N oraz automatycznego przełączania źródeł zasilania w przypadku spadku napięcia lub zaniku. Dzięki szerokiemu zakresowi napięcia zasilania 24÷264 V AC i maksymalnemu prądowi obciążenia 8 A pozwala na bezpieczne sterowanie odbiornikami w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia styków. Urządzenie wyposażono w 5 wyjść przekaźnikowych (4 × NO/NC, 1 × NO) oraz regulowane czasy przełączeń i progów napięciowych. Zajmuje 6 modułów (105 mm) i montuje się na szynie 35 mm.

• Kontrola 3 linii 400 V + N: monitorowanie parametrów trzech niezależnych obwodów zasilających, umożliwiające automatyczne przełączenie na rezerwowe źródło bez ingerencji użytkownika.
• 5 wyjść przekaźnikowych (4×NO/NC, 1×NO): elastyczna konfiguracja do sterowania stycznikami, sygnalizacją lub podawania sygnałów do systemów automatyki.
• Szeroki zakres napięcia zasilania 24÷264 V AC: uniwersalne zastosowanie w instalacjach o różnych napięciach, od niskonapięciowych układów sterowania po sieci 230 V AC.
• Regulowane czasy przełączeń i progi napięciowe: możliwość dostosowania parametrów (czas wyłączenia dolny/górny, czas rozruchu i wygaszania generatora, progi dolne/górne) do specyfiki obiektu i typu zasilania rezerwowego.
• Maksymalny prąd obciążenia 8 A: bezpieczne sterowanie odbiornikami o znacznym poborze mocy, a maksymalny prąd cewki stycznika 2 A pozwala na współpracę z typowymi stycznikami modułowymi.

Zgodność z Normami

Sterownik SZR-279 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE. Urządzenie spełnia standardy bezpieczeństwa dla aparatury modułowej instalowanej w rozdzielnicach – stopień ochrony IP20 zapewnia ochronę przed dotykiem części czynnych w obudowie rozdzielnicy.

Zastosowanie

Sterownik przeznaczony jest do automatycznego przełączania źródeł zasilania w obiektach wymagających wysokiej niezawodności dostaw energii. Sprawdza się wszędzie tam, gdzie priorytetem jest ciągłość pracy urządzeń.

• Automatyczne załączanie rezerwy w budynkach mieszkalnych i usługowych z agregatem prądotwórczym lub drugim przyłączem sieciowym.
• Sterowanie przepompowniami, stacjami uzdatniania wody oraz obiektami przemysłowymi, gdzie zanik napięcia powoduje straty materialne.
• Zasilanie awaryjne serwerowni, szpitali lub centrów danych – kontrola asymetrii napięciowej i szybkie przełączenie linii po przywróceniu napięcia.
• Współpraca z systemami automatyki budynkowej (BMS) poprzez wyjścia przekaźnikowe do sygnalizacji stanu źródeł i zadziałania.

Wskazówki Montażowe

Montaż i podłączenie sterownika SZR-279 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od wszystkich obwodów, które będą podłączane. Moment dokręcający dla zacisków śrubowych wynosi 0,4 Nm – należy go przestrzegać, aby nie uszkodzić przyłączy. Przekrój przewodów dobierać zgodnie z maksymalnym prądem obciążenia (8 A) – zaleca się przekrój minimum 1,5 mm², a maksymalny 2,5 mm² (zgodny z zaciskami). Po zamontowaniu sprawdzić poprawność połączeń i ustawić wymagane parametry (progi napięciowe, czasy) przed włączeniem napięcia.

FAQ

• Jaki jest stopień ochrony sterownika? Stopień ochrony wynosi IP20 – urządzenie jest przystosowane do montażu w rozdzielnicy, gdzie jest chronione przed przypadkowym dotykiem i pyłem.
• Jaka jest konfiguracja styków w sterowniku? Sterownik posiada 5 wyjść przekaźnikowych: 4 wyjścia o konfiguracji NO/NC (przełączne) i 1 wyjście tylko NO (normalnie otwarte). Umożliwia to realizację różnych schematów sygnalizacji i sterowania.
• Czy sterownik wymaga zasilania pomocniczego? Tak, urządzenie wymaga zasilania w zakresie 24÷264 V AC (napięcie to jest jednocześnie napięciem sterującym). Maksymalny pobór mocy wynosi 4 VA.
