Sterownik SZR zaawansowany do wyłączników mocy DPX3, DMX3 i styczników CTX3 | 422682 Legrand

Opis i Kluczowe Cechy

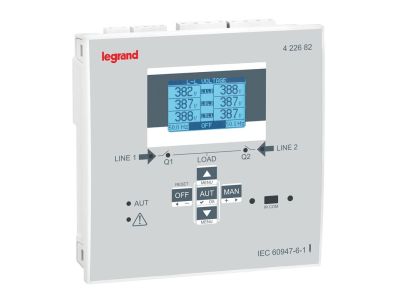

Zaawansowany sterownik SZR (samoczynnego załączania rezerwy) o symbolu 422682, przeznaczony do współpracy z wyłącznikami mocy serii DPX3, DMX3 oraz stycznikami CTX3. Urządzenie umożliwia inteligentne zarządzanie przełączaniem dwóch źródeł zasilania, a także sterowanie pracą agregatu prądotwórczego. Dzięki wyświetlaczowi graficznemu LCD i programowalnym wejściom/wyjściom zapewnia elastyczną konfigurację w systemach automatyki budynkowej. Zasilanie 12–24 V DC / 110–240 V AC, stopień ochrony IP40, wymiary 144 x 144 x 43,3 mm (otwór montażowy 138 x 138 mm).

• 6 programowalnych wejść cyfrowych: Możliwość podłączenia czujników, sygnalizatorów czy styków pomocniczych – dostosuj logikę sterowania do potrzeb instalacji.
• 7 programowalnych wyjść przekaźnikowych: Sterowanie nawet dwoma elementami wykonawczymi (np. wyłącznikami) oraz dodatkowymi urządzeniami – zwiększona funkcjonalność bez konieczności stosowania zewnętrznych przekaźników.
• Możliwość rozbudowy o moduły We/Wy (4226 90/91/92) i komunikacyjny RS485 (4226 89): Skaluj system w miarę rosnących wymagań – dodawaj kolejne sygnały lub integruj sterownik z nadrzędnym BMS.
• Port IR na panelu przednim (do modułów USB lub Wi-Fi, nr ref. 4226 87/88): Wygodna konfiguracja i zdalny dostęp bez otwierania szafy – oszczędność czasu podczas uruchomienia i serwisu.
• Konfiguracja przez przyciski na panelu lub dedykowane oprogramowanie: Elastyczność wyboru – szybkie ustawienia lokalne lub szczegółowa parametryzacja z komputera.

Zgodność z Normami

Sterownik SZR 422682 spełnia wymagania europejskich norm dotyczących automatyki i sterowania. Posiada oznaczenie CE i jest przeznaczony do montażu w suchych pomieszczeniach. Produkt został zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi w branży elektrotechnicznej.

Zastosowanie

Sterownik dedykowany jest do układów automatycznego przełączania źródeł zasilania (SZR) oraz zarządzania pracą agregatu prądotwórczego. Sprawdza się w obiektach wymagających ciągłości zasilania.

• Automatyczne przełączanie między zasilaniem podstawowym a rezerwowym (sieć – agregat) w obiektach komercyjnych i przemysłowych.
• Sterowanie wyłącznikami mocy DPX3/DMX3 oraz stycznikami CTX3 – realizacja sekwencji załączania i wyłączania z kontrolą faz.
• Wykorzystanie programowalnych wejść/wyjść do sygnalizacji stanów awaryjnych i sterowania dodatkowymi urządzeniami w automatyce budynkowej.
• Integracja z systemami BMS poprzez moduł komunikacyjny RS485 – zdalny monitoring i zarządzanie pracą rozdzielnicy.

Wskazówki Montażowe

Montaż sterownika oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu w wycięciu panelowym o wymiarach 138 x 138 mm. Przewody zasilające i sygnałowe należy dobierać zgodnie z maksymalnym prądem obciążenia styków przekaźnikowych. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów – według dokumentacji producenta. Zaleca się stosowanie przewodów o izolacji odpowiedniej dla napięcia roboczego.

FAQ

• Czy sterownik można skonfigurować bez komputera? Tak, parametry pracy ustawisz bezpośrednio za pomocą przycisków na panelu przednim i wyświetlacza LCD – nie jest wymagane żadne oprogramowanie.
• Jakie rozszerzenia można podłączyć do sterownika? Maksymalnie 2 moduły: moduły We/Wy (nr ref. 4226 90/91/92) i/lub moduł komunikacyjny RS485 (nr ref. 4226 89). Dodatkowo przez port IR można podłączyć moduły USB (4226 87) lub Wi-Fi (4226 88).
• Jaki jest stopień ochrony urządzenia? Sterownik posiada stopień ochrony IP40 – chroniony przed ciałami stałymi o średnicy powyżej 1 mm, przeznaczony do montażu w suchych pomieszczeniach, np. w tablicach rozdzielczych.
