Sterownik SIMATIC S7-1200F, CPU 1212 FC, COMPACT CPU, DC/DC/DC, ONBOARD I/O: 8 DI 24VDC, 6 DO 24VDc | 6ES7212-1AF40-0XB0 Siemens

Alternatywny kod produktu: 6ES72121AF400XB0

Opis i Kluczowe Cechy

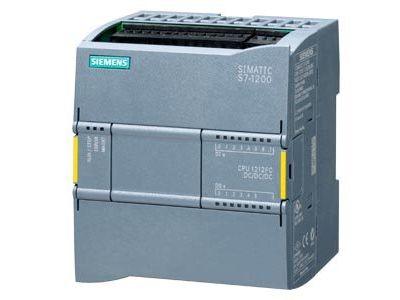

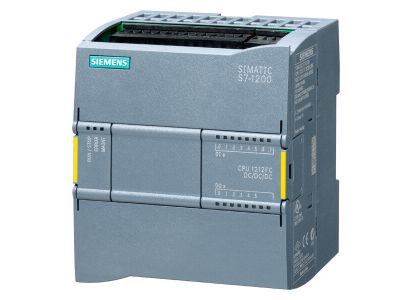

Sterownik SIMATIC S7-1200F, CPU 1212 FC (symbol 6ES7212-1AF40-0XB0) to kompaktowy PLC firmy Siemens przeznaczony do elastycznej i wydajnej automatyki w średnim i niższym zakresie wydajności. Wersja bezpieczna (Safety) z zasilaniem DC 20,4–28,8 V, wyposażona w 8 wejść cyfrowych 24 V DC, 6 wyjść cyfrowych 24 V DC oraz 2 wejścia analogowe 0–10 V DC. Pamięć programu/danych 150 KB oraz zintegrowany interfejs PROFINET umożliwiają szybką komunikację i łatwą rozbudowę. Kompaktowa obudowa i modułowa konstrukcja pozwalają zaoszczędzić miejsce w szafie sterowniczej.

• Zasilanie DC 20,4–28,8 V: Stabilna praca w systemach zasilanych napięciem stałym – idealne do zastosowań przemysłowych z rozproszonymi źródłami 24 V DC.
• 8 wejść cyfrowych (DI) 24 V DC: Odczyt czujników, przycisków i sygnałów binarnych bezpośrednio z instalacji 24 V – oszczędność na dodatkowych modułach i okablowaniu.
• 6 wyjść cyfrowych (DO) 24 V DC (tranzystorowe): Bezpośrednie sterowanie przekaźnikami, stycznikami, zaworami i lampkami sygnalizacyjnymi z dużą szybkością przełączania.
• 2 wejścia analogowe (AI) 0–10 V DC: Podłączenie czujników ciśnienia, temperatury, poziomu lub potencjometrów – precyzyjne pomiary w standardowym zakresie napięciowym.
• Pamięć programu/danych 150 KB i zintegrowany PROFINET: Wystarczająca przestrzeń dla średniozaawansowanych aplikacji oraz szybka komunikacja z HMI, innymi PLC i systemami nadrzędnymi bez dodatkowych kart.

Zgodność z Normami

Sterownik SIMATIC S7-1200F spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada certyfikat CE. Dzięki konstrukcji zgodnej z wytycznymi standardu DIN idealnie nadaje się do montażu w przemysłowych szafach sterowniczych. Wersja Safety (F) dodatkowo zapewnia zgodność z normami bezpieczeństwa funkcjonalnego (szczegóły w dokumentacji producenta).

Zastosowanie

SIMATIC S7-1200F CPU 1212 FC to uniwersalny sterownik dla zadań automatyki przemysłowej i budynkowej, gdzie wymagana jest niezawodność, kompaktowa zabudowa oraz łatwa integracja z systemami wyższego poziomu.

• Sterowanie maszynami pakującymi, transportowymi i sortującymi – modułowe wejścia/wyjścia umożliwiają szybki prototyping i zmiany konfiguracji.
• Automatyka systemów HVAC (ogrzewanie, wentylacja, klimatyzacja) – wejścia analogowe do czujników temperatury i ciśnienia, wyjścia do sterowania siłownikami.
• Podrzędne sterowanie w większych instalacjach (np. linie produkcyjne) – komunikacja PROFINET z nadrzędnym PLC lub SCADA, synchronizacja procesów.
• Sterowanie oświetleniem, sygnalizacją i prostymi procesami w budynkach inteligentnych – kompaktowa obudowa oszczędza miejsce w rozdzielnicach.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie sterownika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Należy stosować przewody o przekroju dostosowanym do prądu obciążenia wyjść (zgodnie z dokumentacją techniczną). Moment dokręcania zacisków oraz konfigurację parametrów komunikacji należy realizować według instrukcji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawień w oprogramowaniu TIA Portal.

FAQ

• Jakie jest napięcie zasilania sterownika? Sterownik wymaga zasilania stałego napięcia DC w zakresie 20,4–28,8 V (nominalnie 24 V DC). Nie obsługuje zasilania AC.
• Czy CPU posiada wbudowane wejścia analogowe? Tak, wbudowane są 2 wejścia analogowe (AI) 0–10 V DC. Do pomiarów innych sygnałów (np. 4–20 mA, Pt100) konieczne jest zastosowanie dodatkowych modułów rozszerzających.
• Jaką pamięć ma CPU 1212 FC? Dostępna jest pamięć programu/danych o wielkości 150 KB. Można ją rozszerzyć za pomocą opcjonalnej karty pamięci (SIMATIC Memory Card).
