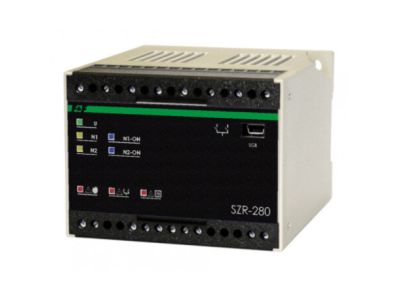

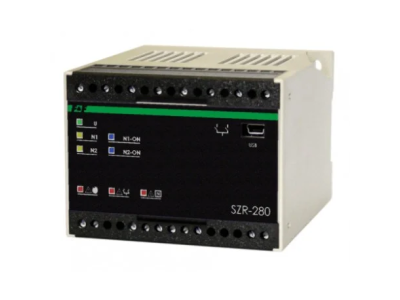

Sterownik samoczynnego załączania rezerwy N1+N2 SZR-280 | SZR-280 F&F

Opis i Kluczowe Cechy

Sterownik samoczynnego załączania rezerwy SZR-280 (symbol SZR-280) to urządzenie przeznaczone do automatycznej kontroli parametrów dwóch linii zasilających 3x400V+N oraz przełączania źródeł rezerwowych. Dzięki zasilaniu w szerokim zakresie 85–264 V AC i pomiarowi TrueRMS z dokładnością 1% +1 cyfra zapewnia niezawodną detekcję zaniku napięcia oraz spadków parametrów. Wyposażony w 5 wyjść przekaźnikowych typu 1NO o obciążalności 8 A każdy, umożliwia sterowanie stycznikami i realizację zrzutu mocy. Montaż na szynie TH35 (35 mm), stopień ochrony IP20, wymiary 100 x 75 x 110 mm.

• Kontrola 2 linii zasilających (3x400V+N): jednoczesny monitoring napięć z zakresu 80–300 V AC i częstotliwości 45–50 Hz – szybka kwalifikacja linii jako dobrej lub złej, z możliwością przyspieszonej reakcji przy całkowitym zaniku.
• Wyjścia przekaźnikowe 5 x 1NO, 8 A: niezależne sterowanie stycznikami, obsługa generatora spalinowego oraz realizacja zrzutu mocy na dwie części linii odbiorczej.
• Galwaniczna separacja wejść pomiarowych: bezpieczna izolacja między mierzonymi liniami a elektroniką sterownika – ochrona przed przepięciami i zakłóceniami.
• Konfiguracja przez PC z dedykowaną aplikacją: definiowanie progów napięcia, histerezy, czasów kwalifikacji i opóźnień styczników – elastyczne dopasowanie do specyfiki instalacji.
• Możliwość podłączenia zewnętrznego obwodu bezpieczeństwa: blokada pracy sterownika w sytuacjach wymagających ręcznego nadzoru – dodatkowe zabezpieczenie krytycznych odbiorów.

Zgodność z Normami

Sterownik SZR-280 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Gwarantuje to bezpieczną pracę w instalacjach niskiego napięcia przy zachowaniu wymaganych parametrów izolacji i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodnie z dokumentacją producenta zapewniają pełną zgodność z wymogami dla urządzeń automatyki budynkowej.

Zastosowanie

Sterownik SZR-280 jest dedykowany do obiektów wymagających nieprzerwanego zasilania, gdzie priorytetem jest automatyczne przełączenie na źródło rezerwowe w przypadku awarii linii podstawowej. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz obiektach użyteczności publicznej.

• Automatyczne przełączanie między dwiema liniami zasilającymi (np. sieć – generator) z możliwością wskazania linii priorytetowej.
• Zarządzanie zrzutem mocy – rozdzielenie odbiorów na część zasilaną priorytetowo i pozostałą, z warunkami definiowanymi przez użytkownika.
• Współpraca z awaryjnym generatorem spalinowym – automatyczne uruchamianie i synchronizacja przełączenia.
• Sterowanie stycznikami w układach SZR (samoczynne załączanie rezerwy) oraz rejestracja zdarzeń do późniejszej analizy.

Wskazówki Montażowe

Montaż sterownika SZR-280 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP20. Przed przystąpieniem do prac bezwzględnie odłącz napięcie we wszystkich liniach zasilających. Przekrój przewodów dobierz zgodnie z obciążalnością wyjść przekaźnikowych (8 A) – zalecane zaciski śrubowe 2,5 mm², moment dokręcający 0,4 Nm. Konfigurację parametrów wykonaj za pomocą dedykowanej aplikacji komputerowej przed podaniem napięcia roboczego. Podczas eksploatacji nie przekraczaj temperatury pracy 10–40°C.

FAQ

• Jaki jest zakres napięcia zasilania sterownika? Sterownik SZR-280 może być zasilany napięciem przemiennym w zakresie 85–264 V AC, co umożliwia pracę w różnych standardach sieciowych bez konieczności stosowania dodatkowych transformatorów.
• Jaki stopień ochrony ma urządzenie? Obudowa sterownika zapewnia stopień ochrony IP20 – jest odporna na dotknięcie palcem, ale wymaga montażu w rozdzielnicy chroniącej przed wilgocią i pyłem.
• Czy sterownik umożliwia podłączenie zewnętrznego obwodu bezpieczeństwa? Tak, SZR-280 posiada dedykowane wejście do podłączenia zewnętrznego obwodu blokującego pracę – przydatne w instalacjach wymagających tymczasowego wymuszenia ręcznego sterowania lub zatrzymania automatyki.
