sterownik roletowy, jednoprzyciskowy STR-422 24V napięcie 24V AC/DC | STR-422-24V F&F

Alternatywny kod produktu: STR*422

Opis i Kluczowe Cechy

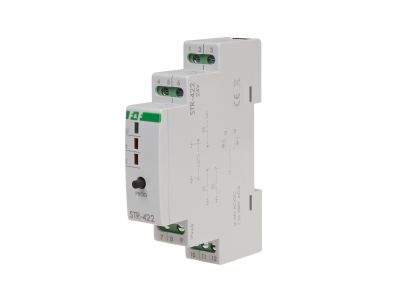

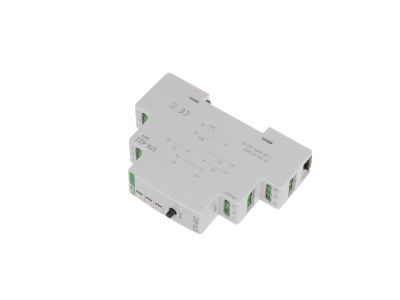

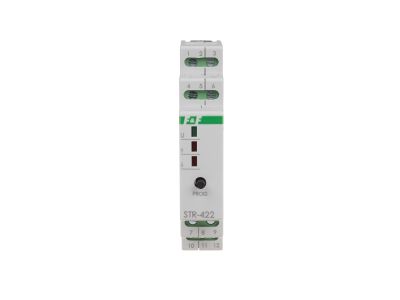

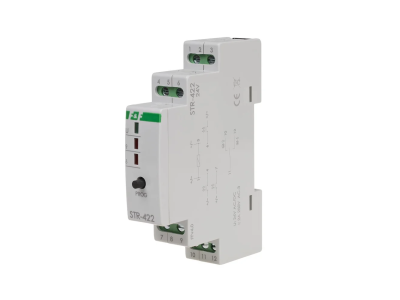

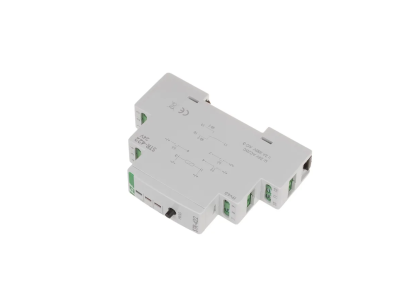

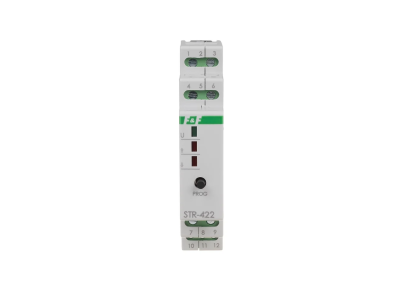

Sterownik roletowy STR-422-24V to urządzenie przeznaczone do sterowania pracą rolet, bram oraz innych odbiorników napędzanych jednofazowym silnikiem prądu zmiennego. Zasilany napięciem 24 V AC/DC, umożliwia bezpieczną pracę w instalacjach niskonapięciowych. Dzięki programowanemu czasowi załączenia w zakresie 0 s ÷ 10 min zapewnia elastyczne dopasowanie do potrzeb użytkownika. Urządzenie zajmuje tylko 1 moduł (18 mm) na szynie DIN, co ułatwia zabudowę w rozdzielnicy.

• Napięcie zasilania 24 V AC/DC: kompatybilność z systemami sterowania niskonapięciowego, zwiększona bezpieczeństwo obsługi.
• Maksymalny prąd obciążenia AC-3 1,5 A: umożliwia bezpieczne przełączanie silników rolet i bram w typowych zastosowaniach domowych i lekkiego przemysłu.
• Programowany czas załączenia 0 s ÷ 10 min: pozwala precyzyjnie ustawić czas podnoszenia/opuszczania rolety lub czas impulsu dla bramy.
• Sterowanie lokalne jednoprzyciskowe i centralne dwuprzyciskowe: wygoda indywidualnego i grupowego zarządzania urządzeniami.
• Kompaktowa obudowa 1 moduł (18 mm): oszczędność miejsca w szafie sterowniczej, łatwy montaż na szynie 35 mm.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej.

Zastosowanie

Sterownik STR-422-24V znajduje zastosowanie wszędzie tam, gdzie potrzebne jest zdalne lub lokalne sterowanie urządzeniami z silnikiem jednofazowym prądu zmiennego. Może pracować samodzielnie lub w grupach z centralnym sterowaniem.

• Sterowanie roletami i żaluzjami w budownictwie mieszkaniowym i biurowym.
• Sterowanie bramami wjazdowymi, garażowymi lub przemysłowymi.
• Impulsowe sterowanie innymi odbiornikami z silnikami jednofazowymi (np. zasłony, ekrany projekcyjne).
• Integracja z systemami automatyki budynkowej jako element wykonawczy (przekaźnik) z sygnałem sterującym L lub N.

Wskazówki Montażowe

Montaż i podłączenie sterownika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (35 mm) w rozdzielnicy. Przewody przyłączeniowe o przekroju do 2,5 mm² należy dokręcić momentem 0,4 Nm zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia i temperatury pracy (-25 ÷ 50 °C). Po zamontowaniu sprawdzić poprawność działania przed oddaniem do użytku.

FAQ

• Czy sterownik posiada podświetlenie przycisku? W danych technicznych nie podano informacji o podświetleniu. Elementem wykonawczym jest przekaźnik, a sterowanie odbywa się za pomocą zewnętrznych włączników chwilowych.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcami oraz przed ciałami stałymi o średnicy ≥12,5 mm. Urządzenie przeznaczone jest do montażu w rozdzielnicy lub obudowie o wyższym IP.
• Jak interpretować programowany czas załączenia 0 s ÷ 10 min? Jest to czas, przez który sterownik podaje napięcie na silnik po naciśnięciu przycisku. W przypadku rolety jest to czas opuszczania lub podnoszenia; dla bramy – czas impulsu. Ustawia się go potencjometrem na obudowie (dokładny sposób regulacji w instrukcji producenta).
