Sterownik roletowy jednoprzyciskowy STR-22 230VAC 1,5A IP20 natynkowy | STR-22 F&F

Opis i Kluczowe Cechy

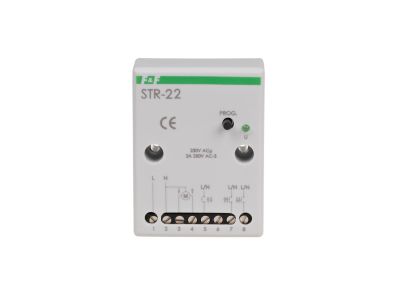

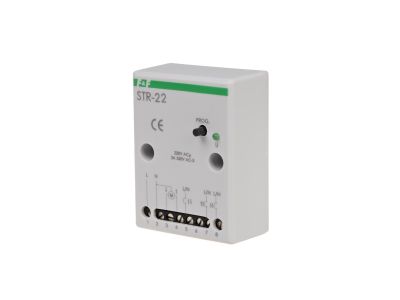

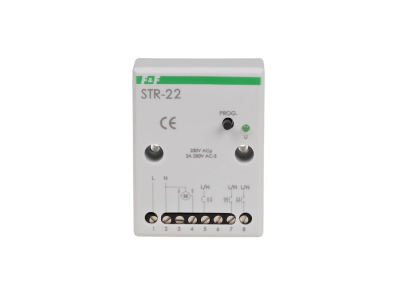

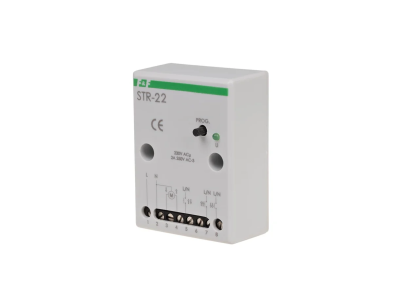

Sterownik roletowy STR-22 to urządzenie przeznaczone do sterowania silnikami jednofazowymi prądu zmiennego, np. rolet, żaluzji lub bram. Zasilany napięciem 230 V AC, umożliwia pracę w trybie lokalnym (jednoprzyciskowym) oraz centralnym (dwuprzyciskowym). Maksymalny prąd obciążenia AC-3 wynosi 1,5 A, co zapewnia odpowiednią wydajność dla typowych napędów domowych i biurowych. Urządzenie montowane jest natynkowo, w kasecie rolety lub bezpośrednio na ścianie, a jego kompaktowe wymiary 51×67×26 mm ułatwiają instalację w ograniczonej przestrzeni. Stopień ochrony IP20 pozwala na stosowanie wewnątrz pomieszczeń.

• Maksymalny prąd obciążenia AC-3 1,5 A: gwarantuje bezpieczne przełączanie silników jednofazowych o umiarkowanej mocy, bez ryzyka przeciążenia styków przekaźnika.
• Programowany czas załączenia 0 s ÷ 10 min: umożliwia dostosowanie czasu pracy rolety (np. pełne otwarcie/zamknięcie lub częściowe) do indywidualnych potrzeb użytkownika.
• Sterowanie lokalne jednoprzyciskowe i centralne dwuprzyciskowe: pozwala na wygodną obsługę pojedynczej rolety z przycisku chwilowego (dzwonkowego) oraz grupową kontrolę wielu urządzeń z jednego punktu.
• Element wykonawczy – przekaźnik: zapewnia niezawodną separację galwaniczną i długą żywotność łączeń, co jest kluczowe w systemach automatyki budynkowej.
• Przyłącze zaciski śrubowe 4,0 mm², moment dokręcający 0,5 Nm: ułatwia pewne i trwałe podłączenie przewodów o odpowiednim przekroju, minimalizując ryzyko luzowania się połączeń.

Zgodność z Normami

Sterownik STR-22 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada deklarację zgodności CE. Produkt spełnia wymagania dotyczące bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej (EMC) dla urządzeń instalowanych w budynkach mieszkalnych i biurowych.

Zastosowanie

Sterownik STR-22 dedykowany jest do sterowania ruchem góra–dół różnego rodzaju napędów jednofazowych prądu zmiennego. Sprawdza się zarówno w instalacjach indywidualnych, jak i w systemach centralnego sterowania roletami.

• Sterowanie roletami zewnętrznymi i wewnętrznymi (markizy, żaluzje) w domach jednorodzinnych i mieszkaniach.
• Obsługa bram wjazdowych, garażowych lub przemysłowych napędzanych silnikiem 230 V AC z włącznikami chwilowymi.
• Centralne sterowanie grupą rolet z jednego przycisku – możliwość łączenia wielu sterowników w sieć.
• Zastosowanie w systemach automatyki budynkowej jako element wykonawczy współpracujący z czujnikami lub regulatorami czasowymi.

Wskazówki Montażowe

Montaż i podłączenie sterownika STR-22 może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) i odpowiednią wiedzę z zakresu elektrotechniki. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się natynkowo (lub w kasecie rolety) na ścianie lub innej płaskiej powierzchni. Przewody przyłączeniowe należy podłączyć do zacisków śrubowych o maksymalnym przekroju 4,0 mm², dokręcając je momentem 0,5 Nm zgodnie z dokumentacją producenta. Pamiętaj o doborze przekroju przewodów do prądu obciążenia oraz o zastosowaniu odpowiedniej ochrony nadprądowej w rozdzielnicy.

FAQ

• Czy sterownik STR-22 posiada podświetlenie przycisku lub sygnalizację LED? Produkt nie ma wbudowanego podświetlenia ani diody sygnalizacyjnej. Sterowanie odbywa się wyłącznie poprzez podanie sygnału sterującego L lub N z zewnętrznego przycisku chwilowego.
• Jaki jest stopień ochrony sterownika? Stopień ochrony IP20 – urządzenie jest przeznaczone do montażu wewnątrz budynków, w miejscach suchych, gdzie nie występuje zapylenie ani bezpośrednie zachlapanie wodą.
• Czy sterownik może pracować w trybie ciągłym (przytrzymanie przycisku)? Nie, sterownik jest zaprojektowany do współpracy z włącznikami chwilowymi (dzwonkowymi). Pojedyncze naciśnięcie powoduje zmianę kierunku ruchu (góra/dół) lub zatrzymanie. Czas pracy jest programowany (0 s ÷ 10 min) – po jego upływie roleta zatrzymuje się automatycznie.
